Gdy w domu pojawia się płyta indukcyjna, pompa ciepła, wallbox albo warsztat z mocniejszymi maszynami, zwykłe zasilanie 230 V może przestać wystarczać. Potoczne określenie „siła” oznacza najczęściej instalację trójfazową 230/400 V, a nie prąd wysokiego napięcia. Wyjaśniam, jak działa takie zasilanie, kiedy jest potrzebne, czym różni się od napięcia stosowanego w sieciach energetycznych i na co zwrócić uwagę przy budowie lub modernizacji domu.
Najważniejsze decyzje przed doprowadzeniem zasilania trójfazowego
- „Siła” to potoczna nazwa instalacji trójfazowej o napięciu 230/400 V.
- Między przewodem fazowym a neutralnym występuje 230 V, a między dwiema fazami około 400 V.
- Trzy fazy pomagają zasilać urządzenia o dużej mocy i lepiej rozłożyć obciążenie w domu.
- Do nowych instalacji najczęściej prowadzi się pięć przewodów: trzy fazowe, neutralny i ochronny.
- Napięcia 110 kV, 220 kV czy 400 kV dotyczą sieci energetycznych, a nie domowego gniazda siłowego.
Co naprawdę oznacza domowa „siła”
W języku fachowym mówimy o instalacji trójfazowej. Tworzą ją trzy przesunięte względem siebie fazy, dzięki czemu energia może być dostarczana bardziej równomiernie niż w pojedynczym obwodzie 230 V. W domu nie oznacza to jednak, że każde gniazdo ma napięcie 400 V.
Standardowo między fazą a przewodem neutralnym jest około 230 V. Napięcie około 400 V występuje między dwiema fazami i właśnie z niego korzystają wybrane urządzenia oraz silniki elektryczne. To rozróżnienie ma znaczenie, ponieważ błędne podłączenie odbiornika może doprowadzić do jego uszkodzenia albo stworzyć zagrożenie porażeniem.
W nowym domu instalacja trójfazowa jest zwykle prowadzona przewodem pięciożyłowym. Znajdują się w nim przewody L1, L2, L3, N oraz PE, czyli trzy fazy, neutralny i ochronny. W starszych budynkach można spotkać inne układy przewodów, dlatego sama obecność gniazda o charakterystycznym kształcie nie potwierdza jeszcze, że instalacja jest wykonana prawidłowo.
Dlaczego nie mówi się po prostu o większym prądzie
W potocznym języku „siła” bywa kojarzona z mocniejszym prądem, ale technicznie liczą się przede wszystkim napięcie, natężenie, moc i sposób rozłożenia obciążenia. Instalacja trójfazowa nie sprawia automatycznie, że każde urządzenie pobiera mniej energii. Pozwala za to zasilić większą moc oraz rozdzielić ją na kilka faz.
Przykładowo pojedynczy obwód 230 V zabezpieczony wyłącznikiem 16 A ma teoretyczną moc około 3,68 kW. W instalacji trójfazowej odbiornik może korzystać z kilku faz, ale jego rzeczywiste wymagania zawsze trzeba sprawdzić w dokumentacji producenta.
Kiedy trzy fazy są potrzebne w domu
Najczęściej potrzebę takiego zasilania widać dopiero wtedy, gdy kilka mocnych urządzeń ma pracować jednocześnie. Płyta indukcyjna, piekarnik, ogrzewanie elektryczne, pompa ciepła, podgrzewacz wody i ładowarka samochodu mogą szybko obciążyć instalację jednofazową. Wtedy problemem nie jest tylko liczba gniazd, lecz łączna moc przyłączeniowa i obciążenie konkretnych faz.
- Płyta indukcyjna może wymagać podłączenia wielofazowego, choć niektóre modele działają także przy odpowiednio wykonanym zasilaniu 230 V.
- Pompa ciepła może występować w wersji jedno- lub trójfazowej. Decyzja zależy od modelu, mocy grzałki i parametrów budynku.
- Wallbox do samochodu elektrycznego często korzysta z trzech faz, aby skrócić czas ładowania bez przeciążania pojedynczego obwodu.
- Warsztat domowy z kompresorem, piłą, tokarką lub spawarką może wymagać zasilania 400 V i osobnych zabezpieczeń.
- Ogrzewanie elektryczne oraz przepływowy podgrzewacz wody zwykle potrzebują dużej mocy, której nie powinno się prowadzić jednym obwodem 230 V.
W praktyce nie zawsze trzeba podłączać każde urządzenie do 400 V. Część sprzętów korzysta z jednej fazy, ale cała instalacja domu może być trójfazowa, aby rozłożyć odbiorniki między L1, L2 i L3. To rozwiązanie jest szczególnie przydatne w budynku z fotowoltaiką, magazynem energii lub automatyką zarządzającą zużyciem.
Przykład z typowego domu
Załóżmy, że płyta indukcyjna pobiera 7,2 kW, pompa ciepła 5 kW, a ładowarka samochodu 11 kW. Nie oznacza to automatycznie, że wszystkie urządzenia pobiorą pełną moc w tym samym momencie, ale bez analizy mocy przyłączeniowej łatwo dobrać instalację zbyt słabą.
Sam wyłącznik główny o dużym prądzie znamionowym nie rozwiązuje sprawy. Ograniczeniem może być przyłącze operatora, przewód zasilający budynek, zabezpieczenie przedlicznikowe, rozdzielnica albo moc transformatora w lokalnej sieci.
230 V, 400 V i wysokie napięcie to nie to samo
To jedno z najczęstszych nieporozumień. Domowa instalacja trójfazowa działa przy napięciu 230/400 V, czyli należy do obszaru niskiego napięcia. Według informacji Urzędu Regulacji Energetyki do sieci o napięciu znamionowym do 1 kV przyłącza się między innymi typowych odbiorców domowych.
Wysokie napięcie występuje w energetyce zawodowej, gdzie energia jest przesyłana na duże odległości. Linie 110 kV, 220 kV i 400 kV prowadzą energię między stacjami oraz punktami zasilania. Takie wartości nie mają nic wspólnego z gniazdem siłowym w garażu ani z przewodem doprowadzonym do płyty kuchennej.
| Poziom zasilania | Typowe zastosowanie | Co to oznacza dla właściciela domu |
|---|---|---|
| 230 V | Oświetlenie, gniazda, większość urządzeń domowych | Najczęściej pojedyncza faza |
| 400 V | Silniki, wybrane płyty, pompy, wallboxy i maszyny | Instalacja trójfazowa, potocznie „siła” |
| Średnie napięcie | Sieci lokalne i stacje transformatorowe | Nie jest przeznaczone do samodzielnej obsługi przez mieszkańca |
| 110-400 kV | Przesył i dystrybucja energii w skali systemu | Infrastruktura energetyczna, nie instalacja domowa |
Wysokie napięcie jest potrzebne w sieci dlatego, że przy tej samej mocy można ograniczyć natężenie prądu i straty podczas przesyłu. Jak pokazują dane Polskich Sieci Elektroenergetycznych, poziomy 110, 220 i 400 kV należą do infrastruktury linii energetycznych, a nie do instalacji odbiorczych w budynkach.

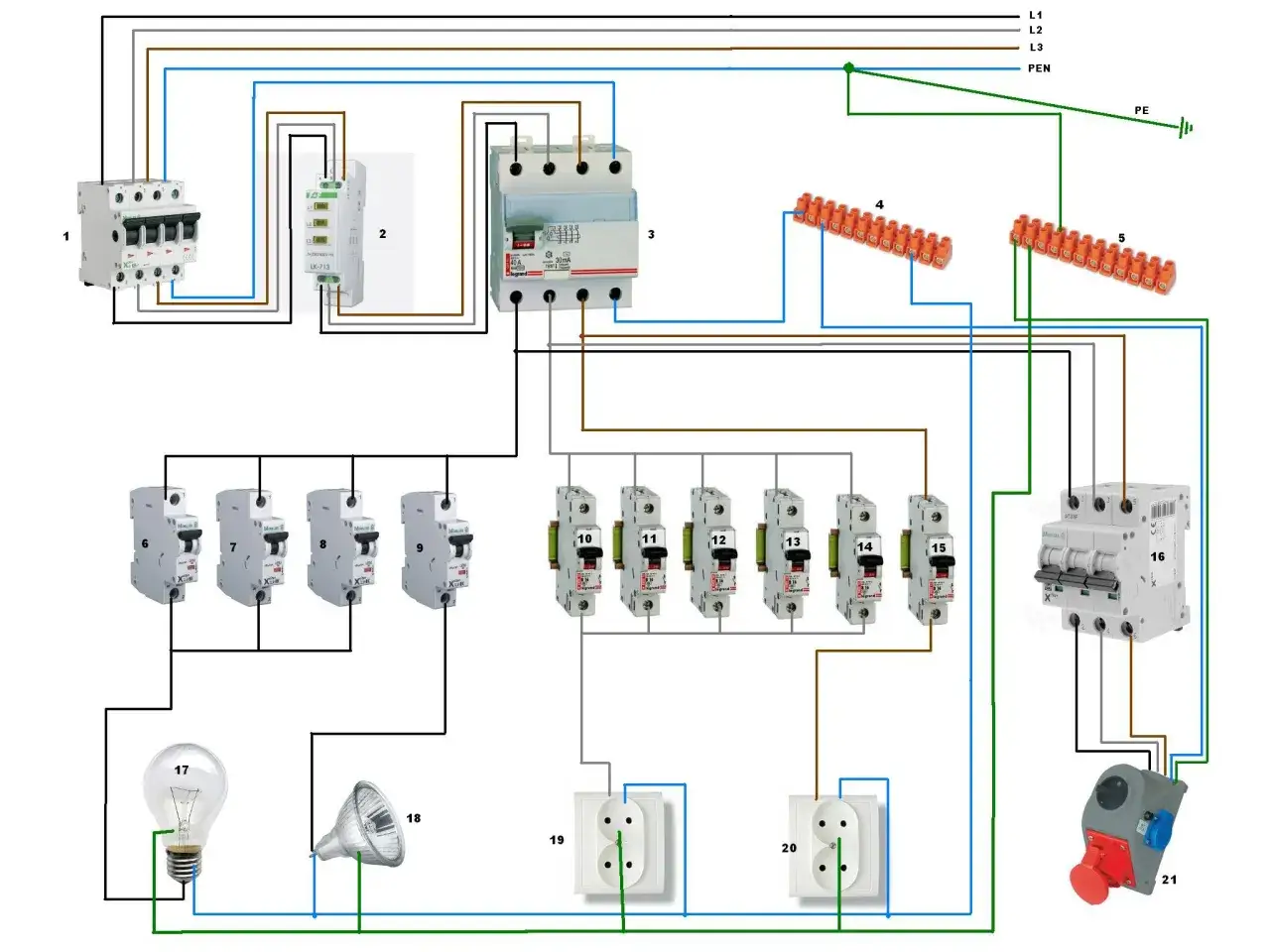

Jak zaplanować instalację trójfazową bez kosztownych poprawek
Najlepszy moment na decyzję o „sile” to etap projektu instalacji, zanim zostaną wykonane tynki i posadzki. Ja zaczynam od spisania wszystkich urządzeń, ich mocy znamionowej oraz informacji, czy producent wymaga 230 V, 400 V, jednej fazy czy trzech faz.
- Spisz odbiorniki dużej mocy. Uwzględnij nie tylko obecne urządzenia, ale również planowaną pompę ciepła, klimatyzację, fotowoltaikę, magazyn energii i ładowarkę auta.
- Sprawdź moc przyłączeniową. Parametry z umowy i dokumentów przyłączeniowych muszą odpowiadać planowanemu obciążeniu.
- Podziel obwody na fazy. Nie należy skupiać wszystkich mocnych odbiorników na jednej fazie, nawet gdy budynek ma zasilanie trójfazowe.
- Zaplanuj osobne zabezpieczenia. Płyta, pompa ciepła, wallbox i warsztat powinny mieć obwody dobrane do ich mocy i sposobu pracy.
- Przewidź miejsce w rozdzielnicy. Dodatkowe moduły mogą być potrzebne dla ochrony przepięciowej, sterowania energią, ładowarki lub instalacji fotowoltaicznej.
- Zleć pomiary elektrykowi. Po wykonaniu instalacji trzeba sprawdzić między innymi ciągłość przewodów ochronnych, impedancję pętli zwarcia i działanie wyłączników różnicowoprądowych.
W nowych budynkach rozsądnie jest zostawić zapas miejsca w rozdzielnicy i peszle pod przyszłe przewody. Koszt takiego przygotowania jest zwykle niewielki w porównaniu z późniejszym kuciem ścian, szczególnie gdy w przyszłości planujesz samochód elektryczny albo zmianę źródła ogrzewania.
Jak obliczać moc w uproszczeniu
Dla pojedynczego odbiornika jednofazowego stosuje się prostą zależność P = U × I. Przy 230 V i 16 A daje to około 3,68 kW, ale jest to wartość teoretyczna. Długotrwałe obciążenie, rodzaj przewodu, sposób jego ułożenia i zabezpieczenie mogą ograniczyć bezpieczną moc.
W układzie trójfazowym całkowita moc symetrycznego odbiornika może być w przybliżeniu liczona jako P = 1,73 × 400 V × I. Dla 16 A daje to około 11 kW przy współczynniku mocy bliskim 1. W przypadku silników i urządzeń z elektroniką trzeba uwzględnić także współczynnik mocy oraz prądy rozruchowe.
Najczęstsze błędy przy zasilaniu 400 V
Największy błąd polega na traktowaniu gniazda trójfazowego jak zwykłego gniazda 230 V. Inne napięcie między stykami oznacza inne wymagania dotyczące aparatury, przewodów, zabezpieczeń i pomiarów. Podłączanie urządzeń „na próbę” bez sprawdzenia schematu może skończyć się spaleniem elektroniki.
- Mylenie fazy z przewodem ochronnym. Kolor izolacji nie zastępuje pomiaru, szczególnie w starej instalacji.
- Brak selektywności zabezpieczeń. Źle dobrane wyłączniki mogą powodować wyłączanie całego domu zamiast jednego obwodu.
- Przeciążenie jednej fazy. Trzy fazy nie pomagają, jeżeli wszystkie urządzenia jednofazowe zostaną podłączone do tego samego toru.
- Pomijanie ochrony przepięciowej. Jest szczególnie istotna przy fotowoltaice, długich liniach zasilających i budynkach narażonych na wyładowania atmosferyczne.
- Dobieranie przewodu wyłącznie do mocy urządzenia. Liczy się także długość trasy, sposób ułożenia, temperatura i spadek napięcia.
- Samodzielne przerabianie rozdzielnicy. Prace przy instalacji 400 V powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Niepokoi mnie szczególnie popularna rada, aby „po prostu wymienić bezpiecznik na większy”. To może usunąć objaw, ale jednocześnie spowodować przegrzewanie przewodów i utratę ochrony przeciwzwarciowej. Zabezpieczenie dobiera się do całego obwodu, a nie tylko do urządzenia podłączonego na jego końcu.
Przeczytaj również: Jak odczytać licznik prądu i poprawnie podać stan?
Czy cztery przewody wystarczą
W starszych układach można spotkać przewody czterożyłowe, ale w nowej instalacji domu standardem jest rozdzielenie przewodu neutralnego i ochronnego. O tym, czy w konkretnej części instalacji dopuszczalne jest inne rozwiązanie, decyduje układ sieci i projekt, a nie wygoda montażu.
Przy nowym gnieździe 400 V trzeba sprawdzić nie tylko liczbę żył, lecz także układ sieci, przekrój przewodu, typ gniazda, kolejność faz i działanie ochrony. Te czynności wymagają pomiarów, których nie zastąpi próbnik napięcia ani popularny multimetr użyty bez odpowiedniej wiedzy.
Gdzie trójfazowe zasilanie daje największą różnicę
Najbardziej odczuwalna korzyść pojawia się tam, gdzie kilka urządzeń działa w tym samym czasie. W domu z pompą ciepła i kuchnią elektryczną trzy fazy pomagają ograniczyć ryzyko przeciążenia pojedynczych obwodów, ale nie zastępują prawidłowego sterowania mocą.
Dobrym przykładem jest ładowarka samochodu elektrycznego. Model trójfazowy o mocy 11 kW może ładować auto szybciej niż urządzenie jednofazowe, jednak potrzebuje odpowiedniego przyłącza, zabezpieczenia oraz przewodu. Gdy dom ma ograniczoną moc, przydatny bywa dynamiczny system zarządzania obciążeniem, który zmniejsza prąd ładowania, gdy włączają się inne odbiorniki.
W warsztacie znaczenie ma nie tylko sama moc, ale też prąd rozruchowy silnika. Kompresor może przez krótką chwilę pobierać znacznie więcej niż podczas normalnej pracy. Jeżeli zabezpieczenie jest dobrane wyłącznie do wartości znamionowej, urządzenie może regularnie wyłączać obwód przy każdym uruchomieniu.
Przy pompie ciepła trzeba sprawdzić, czy podawana przez producenta moc dotyczy sprężarki, grzałki elektrycznej czy całego zestawu. To właśnie grzałka awaryjna bywa elementem, który najbardziej zwiększa chwilowe zapotrzebowanie. W mojej ocenie takie szczegóły mają większe znaczenie niż samo hasło „urządzenie na siłę”.
Jak bezpiecznie podejść do modernizacji starego domu
W starszym budynku nie zaczynałbym od zakupu gniazda 400 V. Najpierw trzeba ocenić stan przyłącza, rozdzielnicy, przewodów oraz uziemienia. Jeżeli instalacja ma aluminiowe przewody, stare zabezpieczenia lub niejasny układ ochronny, samo doprowadzenie trzech faz może nie rozwiązać problemu.
Przed modernizacją elektryk powinien sprawdzić ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia i działanie różnicówki. W razie potrzeby trzeba również wystąpić do operatora o zwiększenie mocy przyłączeniowej albo zmianę warunków zasilania.
Nie wolno wykonywać prac przy napowietrznych liniach, złączach, liczniku ani elementach sieci operatora. Odległość od przewodów wysokiego napięcia także nie jest kwestią „na oko”, ponieważ niebezpieczne może być samo zbliżenie bez bezpośredniego dotyku. W takich sytuacjach obowiązują procedury operatora i przepisy bezpieczeństwa.
Najrozsądniejszy plan wygląda prosto. Najpierw określam przyszłe obciążenie, później sprawdzam możliwości przyłącza, a dopiero na końcu dobieram przewody, aparaturę i gniazda. Dzięki temu instalacja trójfazowa rzeczywiście zwiększa wygodę, zamiast stać się kolejnym źródłem wyłączeń i kosztownych poprawek.
