Kiedy oglądam panel fotowoltaiczny z bliska, widzę nie pojedynczą płytkę, lecz precyzyjnie złożony układ kilku warstw, połączeń i zabezpieczeń. Budowa panelu fotowoltaicznego wpływa na jego sprawność, odporność na wilgoć, temperaturę i grad, dlatego ma znaczenie nie tylko dla producenta, lecz także dla osoby wybierającej instalację do domu. Poniżej wyjaśniam, z czego składa się moduł, jak powstaje, czym różnią się jego warianty i na co zwrócić uwagę przed zakupem.
Panel to szczelny układ warstw, ogniw i zabezpieczeń
- Szkło hartowane chroni moduł od strony słońca i przepuszcza światło do ogniw.
- Ogniwa krzemowe zamieniają promieniowanie na prąd stały, a taśmy i szyny zbiorcze transportują go między nimi.
- Folia enkapsulacyjna zabezpiecza ogniwa przed wilgocią, drganiami i mikropęknięciami.
- Puszka przyłączeniowa z diodami ogranicza skutki zacienienia i umożliwia podłączenie przewodów.
- Normy IEC 61215 i IEC 61730 pomagają ocenić jakość, trwałość oraz bezpieczeństwo modułu.
Z czego składa się typowy moduł fotowoltaiczny
Najpopularniejszy moduł krzemowy przypomina wielowarstwową szybę. Od góry znajduje się szkło, niżej folia ochronna, zestaw połączonych ogniw, kolejna warstwa enkapsulantu i tylna osłona. Całość zostaje trwale zespolona podczas laminowania, więc po zamknięciu panelu nie da się wymienić pojedynczego ogniwa bez rozcinania całej konstrukcji.
Szkło hartowane i powłoka antyrefleksyjna
Przednia szyba jest zwykle wykonana ze szkła hartowanego o niskiej zawartości żelaza. Dzięki temu przepuszcza dużo światła, a jednocześnie chroni ogniwa przed deszczem, śniegiem, wiatrem i uderzeniami drobnych przedmiotów. Jej powierzchnia może mieć delikatną strukturę, która ogranicza odbicia.
Samo szkło nie zwiększa mocy modułu, ale ma ogromny wpływ na jego trwałość. Zarysowania, trwałe zabrudzenia lub uszkodzenia powłoki mogą pogarszać uzysk, choć zazwyczaj większym problemem jest zacienienie części ogniw niż niewielka różnica w przejrzystości szyby.
Folia EVA lub POE
Ogniwa są zatopione w przezroczystej folii enkapsulacyjnej. Najczęściej stosuje się EVA, czyli kopolimer etylenu i octanu winylu, ale w wybranych konstrukcjach używa się także POE, który lepiej ogranicza przenikanie wilgoci i może pomagać w redukcji zjawiska PID.
Folia pełni trzy funkcje. Unieruchamia ogniwa, amortyzuje naprężenia oraz odcina je od powietrza i wilgoci. Jeżeli podczas produkcji zostanie źle zalaminowana, z czasem mogą pojawić się pęcherze, rozwarstwienia albo odbarwienia.
Ogniwa, taśmy i szyny zbiorcze
Serce modułu stanowią ogniwa fotowoltaiczne, najczęściej wykonane z krzemu krystalicznego. Są one łączone w szeregi za pomocą cienkich taśm przewodzących. Metalowe ścieżki na powierzchni ogniwa, nazywane palcami i busbarami, zbierają ładunki i przekazują je do kolejnych elementów.
Połączenie szeregowe zwiększa napięcie całego modułu, ale sprawia też, że słabsze lub zacienione ogniwo może ograniczyć pracę większej części panelu. Dlatego współczesne moduły dzieli się na kilka sekcji i wyposaża w diody obejściowe, które pozwalają ominąć fragment pracujący w niekorzystnych warunkach.
Backsheet albo tylna szyba
W klasycznej wersji tył modułu zabezpiecza wielowarstwowa folia zwana backsheetem. Chroni ona przed wilgocią, promieniowaniem UV i uszkodzeniami mechanicznymi, a także izoluje elektrycznie. W wariancie glass-glass folię zastępuje druga szyba.
Podwójne szkło jest sztywniejsze i często lepiej sprawdza się w modułach bifacjalnych, które mogą produkować energię także z promieniowania docierającego od tylnej strony. Z drugiej strony taki panel bywa cięższy, dlatego konstrukcja dachu musi uwzględniać większą masę i sposób mocowania.
Rama, puszka przyłączeniowa i przewody
Aluminiowa rama nadaje panelowi sztywność i ułatwia montaż na uchwytach. W niektórych modułach bezramowych jej nie ma, ale wtedy szczególnie ważne stają się zalecenia producenta dotyczące punktów podparcia oraz zacisków.
Z tyłu znajduje się puszka przyłączeniowa. W jej wnętrzu są przewody wyprowadzone z sekcji ogniw oraz diody bypass. Do puszki podłącza się kable zakończone złączami kompatybilnymi z pozostałą częścią instalacji. Nie należy mieszać przypadkowych złączy, nawet jeśli wyglądają podobnie, ponieważ niedopasowanie może powodować grzanie i problemy z połączeniem.

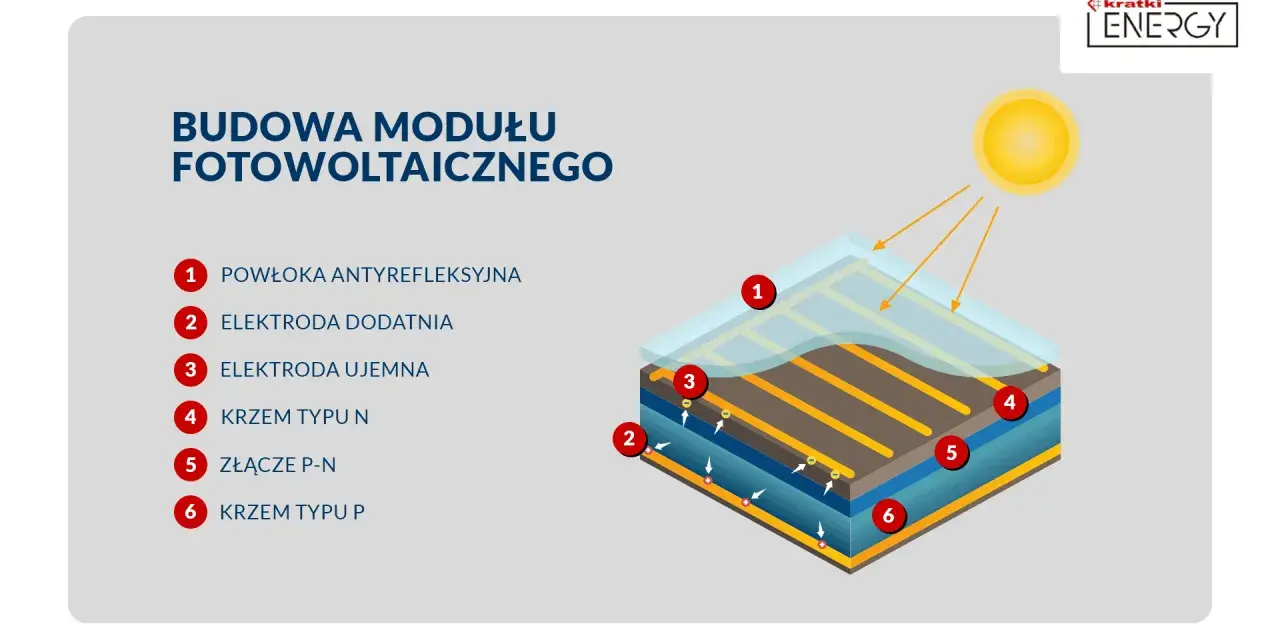

Jak działa ogniwo ukryte wewnątrz panelu
Ogniwo fotowoltaiczne wykorzystuje właściwości półprzewodnika. Światło padające na krzem przekazuje energię elektronom, a wewnętrzne pole elektryczne kieruje powstałe ładunki do metalowych kontaktów. W ten sposób powstaje prąd stały, który później falownik przekształca w prąd przemienny używany w domu.
W uproszczeniu ogniwo ma warstwy krzemu o odmiennych właściwościach elektrycznych, powłoki pasywacyjne ograniczające straty oraz metalizowane kontakty. Pasywacja oznacza zabezpieczenie powierzchni półprzewodnika przed rekombinacją ładunków, czyli zjawiskiem, w którym część energii elektrycznej zostaje utracona.
Monokrystaliczne, PERC, TOPCon i heterozłączne
Ogniwa monokrystaliczne powstają z pojedynczego kryształu krzemu i mają jednolity wygląd. Obecnie w sprzedaży spotyka się także rozwiązania PERC, TOPCon oraz HJT. Są to różne sposoby budowy i zabezpieczenia ogniwa, które mają poprawiać sprawność, pracę w podwyższonej temperaturze albo odporność na degradację.
Nie traktuję jednak samej nazwy technologii jako gwarancji dobrego zakupu. Dwa panele z ogniwami TOPCon mogą różnić się jakością szkła, enkapsulantu, kontroli produkcji i warunkami gwarancji. Dla inwestora liczy się cały moduł, a nie tylko atrakcyjny skrót w karcie katalogowej.
Dlaczego zacienienie ma tak duże znaczenie
Ogniwa połączone szeregowo zachowują się trochę jak ogniwa w łańcuchu. Jeżeli jeden fragment zostanie zasłonięty przez komin, antenę albo liście, może ograniczyć pracę całej sekcji. Dioda bypass pomaga zmniejszyć straty, ale nie sprawia, że zacieniony panel pracuje pełną mocą.
Przy częściowym zacienieniu może powstać lokalne przegrzewanie, czyli hot-spot. Dlatego przed montażem analizuję nie tylko kierunek dachu, lecz także cień w różnych porach dnia i roku. Czasem korzystniej zastosować optymalizatory lub mikroinwertery, ale nie są one automatycznym lekarstwem na źle zaprojektowany układ.
Jak powstaje panel od ogniwa do gotowego modułu
Produkcja zaczyna się od przygotowania płytek krzemowych, na których tworzy się strukturę ogniwa, warstwy antyrefleksyjne i kontakty elektryczne. Gotowe ogniwa są sortowane, aby połączone w jednym module miały możliwie zbliżone parametry.
Łączenie ogniw w stringi
Ogniwa układa się na szybie i łączy taśmami w rzędy nazywane stringami. Taśmy lutuje się lub łączy metodami ograniczającymi naprężenia. W nowszych konstrukcjach stosuje się również ogniwa cięte na połówki, ponieważ mniejszy prąd w poszczególnych częściach może ograniczać straty rezystancyjne.
To etap, na którym łatwo o mikropęknięcia niewidoczne gołym okiem. Właśnie dlatego sam wygląd panelu po wyjęciu z opakowania nie wystarcza do oceny jakości. Uszkodzenia mogą ujawnić się dopiero podczas testu elektroluminescencyjnego albo po kilku sezonach pracy.
Laminowanie i uszczelnianie
Ułożone warstwy trafiają do laminatora, gdzie pod wpływem temperatury i próżni folia enkapsulacyjna łączy się ze szkłem, ogniwami i tylną osłoną. Prawidłowe laminowanie usuwa pęcherze powietrza i tworzy szczelną strukturę.
Po laminacji montuje się ramę, uszczelnia krawędzie, przykleja puszkę przyłączeniową i podłącza przewody. Każda dodatkowa ingerencja w tylną część modułu, na przykład wiercenie otworów albo samodzielne odklejanie puszki, może naruszyć izolację i unieważnić gwarancję.
Testy przed sprzedażą
Gotowy moduł przechodzi pomiary prądowo-napięciowe, kontrolę izolacji, oględziny oraz testy obciążenia. Test elektroluminescencyjny pozwala wykryć pęknięcia ogniw i nieciągłości połączeń, których nie widać w zwykłym świetle.
Przy zakupie sprawdzam, czy producent podaje parametry w warunkach testowych, współczynnik temperaturowy, tolerancję mocy i sposób wyznaczania degradacji. Certyfikat jest ważny, ale nie zastępuje analizy konkretnego modelu.
Czym różnią się najważniejsze warianty paneli
Różnice konstrukcyjne wpływają na masę, odporność, sposób montażu i zachowanie przy zacienieniu. Poniższe zestawienie pomaga uporządkować wybór bez sprowadzania go do samej mocy znamionowej.
| Wariant | Najważniejsza cecha | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Monokrystaliczny | Wysoka sprawność przy ograniczonej powierzchni | Na dachach, gdzie liczy się każdy metr kwadratowy | Zwykle wyższa cena niż w prostszych konstrukcjach |
| Glass-backsheet | Szkło z przodu i folia z tyłu | W typowych instalacjach dachowych | Tył jest bardziej zależny od jakości folii i uszczelnień |
| Glass-glass | Dwie szyby zamiast tylnej folii | Przy wymaganej większej odporności lub w module bifacjalnym | Większa masa i wymagania wobec konstrukcji |
| Bifacjalny | Produkcja energii także od tylnej strony | Na jasnych powierzchniach, gruncie i konstrukcjach z dobrym dostępem światła od spodu | Na ciemnym, szczelnym dachu dodatkowy uzysk może być niewielki |
| Cienkowarstwowy | Materiał aktywny nanoszony jako cienka warstwa | Na wybranych dużych powierzchniach i nietypowych podłożach | Często potrzebuje większej powierzchni dla podobnej mocy |
W praktyce domowej najczęściej wybiera się moduły krzemowe, bo oferują dobry kompromis między sprawnością, dostępnością i ceną. Panel bifacjalny nie zawsze będzie lepszy od jednostronnego. Jeżeli jego tylna strona znajduje się kilka centymetrów nad ciemnym pokryciem, brakuje mu światła odbitego, z którego mógłby skorzystać.
Co decyduje o trwałości i bezpieczeństwie modułu
Na żywotność wpływa nie tylko rodzaj ogniw. Równie ważne są jakość laminowania, odporność tylnej osłony, szczelność puszki, sposób montażu oraz warunki pracy. Moduł zamontowany z zachowaniem odstępu wentylacyjnego będzie zwykle pracował w lepszych warunkach niż panel dociśnięty do podłoża bez możliwości odprowadzania ciepła.
Normy i parametry, które naprawdę warto sprawdzić
Norma IEC 61215 dotyczy kwalifikacji konstrukcji i badań trwałości modułów, natomiast IEC 61730 obejmuje wymagania bezpieczeństwa elektrycznego i mechanicznego. Nie oznacza to, że każdy panel z takim oznaczeniem będzie działał identycznie przez całe życie, ale brak wiarygodnych informacji o testach powinien zapalić lampkę ostrzegawczą.
- Współczynnik temperaturowy mocy pokazuje, jak spada moc wraz ze wzrostem temperatury ogniw.
- Tolerancja mocy informuje, czy rzeczywista moc może być niższa od wartości z etykiety.
- Gwarancja produktowa dotyczy wykonania modułu, a gwarancja uzysku lub mocy opisuje przewidywaną degradację.
- Obciążenie mechaniczne ma znaczenie na dachach narażonych na śnieg i silny wiatr.
- Stopień ochrony puszki powinien być podany w dokumentacji, a przewody muszą być prowadzone zgodnie z instrukcją.
W kartach katalogowych często spotyka się liniową gwarancję mocy z degradacją rzędu około 0,3-0,5% rocznie, ale konkretna wartość zależy od producenta i technologii. Nie porównuję samych deklaracji procentowych. Sprawdzam także, kto jest gwarantem, jak długo działa firma i jakie warunki trzeba spełnić, aby reklamacja była skuteczna.
Przeczytaj również: Jak działa falownik fotowoltaiczny i jak go dobrze dobrać?
Najczęstsze błędy przy ocenie panelu
Pierwszy błąd to wybór wyłącznie na podstawie najwyższej mocy znamionowej. Większy panel może wymagać innego układu mocowań, mieć wyższy prąd roboczy i nie pasować do ograniczeń falownika.
Drugi problem to ignorowanie wymiarów oraz masy. Przed zamówieniem porównuję rozstaw uchwytów, szerokość krokwi, dostęp do krawędzi dachu i możliwość wniesienia modułów. Dobra karta katalogowa jest równie ważna jak atrakcyjna cena, bo pozwala sprawdzić, czy produkt pasuje do konkretnego budynku.
Nie polecam też samodzielnego rozbierania panelu ani naprawiania pękniętej szyby. Moduł pracuje pod napięciem stałym, a uszkodzenie uszczelnienia może doprowadzić do zawilgocenia, łuku elektrycznego lub porażenia. Montaż i diagnostykę powinien wykonać instalator z odpowiednimi uprawnieniami oraz pomiarami odbiorczymi.
Jak czytać panel przed zakupem do domu
Zaczynam od warunków na dachu, a dopiero później porównuję modele. Sprawdzam zacienienie, dostępne miejsce, nośność konstrukcji, kąt nachylenia i kierunek połaci. Dopiero na tej podstawie oceniam, czy bardziej opłaca się większa moc pojedynczego modułu, lepsza praca w wysokiej temperaturze czy konstrukcja glass-glass.
- Porównaj moc, sprawność i wymiary, a nie tylko moc podaną na froncie oferty.
- Sprawdź współczynnik temperaturowy oraz zakres temperatur pracy.
- Ustal, czy falownik obsługuje prąd i napięcie wybranego modułu.
- Zweryfikuj dokumentację norm IEC 61215 i IEC 61730.
- Zapytaj o sposób badań mikropęknięć oraz warunki gwarancji.
- Nie pomijaj masy panelu i wymagań dotyczących mocowania.
Moim zdaniem najwięcej sensu ma wybór kompletnego, dobrze udokumentowanego produktu od stabilnego producenta. Różnica kilku punktów procentowych sprawności może być mniej istotna niż poprawny projekt, brak zacienienia i profesjonalne podłączenie całej instalacji.
Od warstw panelu zależy więcej, niż widać na dachu
Moduł fotowoltaiczny działa dobrze wtedy, gdy współpracują ze sobą wszystkie jego elementy. Ogniwa odpowiadają za produkcję prądu, szkło i enkapsulant za ochronę, połączenia za transport energii, a puszka z diodami za bezpieczeństwo poszczególnych sekcji.
Przed zakupem patrzę więc na panel jak na całą konstrukcję, a nie jak na samą liczbę watów. Sprawność, trwałość, odporność na warunki atmosferyczne i zgodność z projektem razem decydują o tym, czy fotowoltaika będzie rozsądną inwestycją przez kolejne lata.
