Najwięcej problemów z rekuperacją zaczyna się nie w centrali, lecz w źle zaplanowanej trasie przewodów. Pytanie, jak prowadzić kanały wentylacji mechanicznej, dotyczy więc nie tylko miejsca ich ułożenia, ale także doboru przekrojów, ograniczenia hałasu, izolacji oraz późniejszej regulacji całego systemu.
Dobrze poprowadzone kanały decydują o komforcie i sprawności rekuperacji
- Nawiew planuje się w salonie, sypialniach i gabinecie, a wywiew w kuchni, łazienkach, WC i pomieszczeniach gospodarczych.
- Najlepsza trasa jest krótka, możliwie prosta i pozbawiona ostrych załamań.
- Długie odcinki przewodów elastycznych zwiększają opory przepływu i ryzyko hałasu.
- Kanały w zimnych przestrzeniach wymagają izolacji cieplnej i przeciwwilgociowej.
- Po montażu konieczne są pomiary przepływu i regulacja anemostatów.
Zacznij od bilansu powietrza, nie od rysowania rur
Powietrze powinno przemieszczać się w domu od pomieszczeń czystych do bardziej obciążonych wilgocią i zapachami. Dlatego punkty nawiewne umieszcza się zwykle w salonie, sypialniach, pokoju dziecka i gabinecie, natomiast wywiew prowadzi z kuchni, łazienek, WC, pralni czy garderoby.
Między tymi pomieszczeniami trzeba zostawić drogę przepływu. Najczęściej zapewniają ją podcięcia drzwi o wysokości około 1-2 cm albo kratki transferowe. Szczelne drzwi bez żadnego przepływu powietrza mogą sprawić, że nawet dobrze dobrany anemostat wywiewny będzie działał słabo.
W domu jednorodzinnym orientacyjnie spotyka się wywiew rzędu około 30 m³/h w WC, 50 m³/h w łazience i 50-70 m³/h w kuchni. Są to wartości pomocne przy rozmowie z wykonawcą, ale nie zastępują projektu, ponieważ końcowy bilans zależy od liczby mieszkańców, kubatury i układu pomieszczeń.
Już na tym etapie zaznaczam na rzucie miejsce centrali, czerpni, wyrzutni, skrzynek rozdzielczych oraz punktów nawiewnych i wywiewnych. Zmiana położenia jednego anemostatu może oznaczać zmianę kilku metrów przewodu, dlatego decyzje podjęte przed wylaniem posadzek są najtańsze.
Wybierz trasę, która nie tłumi przepływu i nie zabiera wysokości

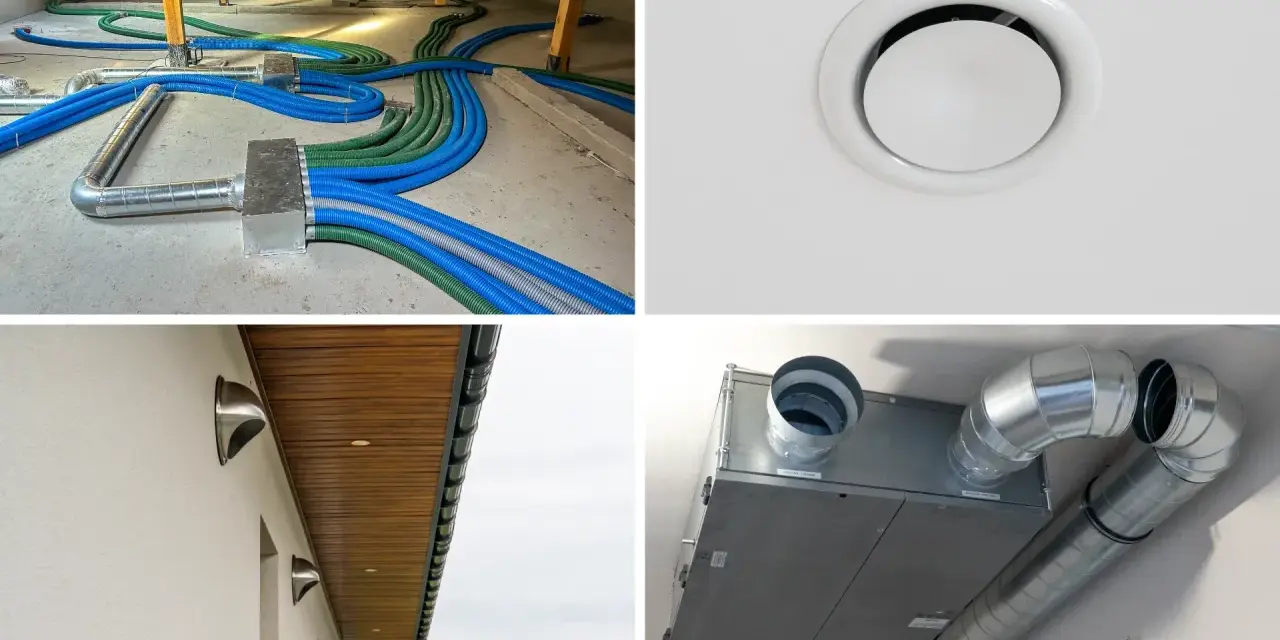

Kanały najlepiej prowadzić w przestrzeniach technicznych, na przykład nad sufitem podwieszanym, w warstwie podłogi, na nieużytkowym poddaszu albo w wydzielonym szachcie. Wybieram trasę, która jest możliwie krótka i łatwa do późniejszego sprawdzenia, nawet jeśli nie zawsze jest absolutnie najkrótsza.
Unikaj ostrych kolan, nagłych redukcji średnicy i wielokrotnych rozgałęzień w przypadkowych miejscach. Każde takie miejsce powoduje dodatkowy spadek ciśnienia. W praktyce oznacza to wyższą pracę wentylatorów, większe zużycie energii i często słyszalny szum przy anemostatach.
Prowadzenie w podłodze
Układanie przewodów w warstwie podłogowej dobrze sprawdza się w domu z poddaszem użytkowym, gdy nie ma miejsca na kanały nad sufitem. Trzeba jednak wcześniej sprawdzić grubość wszystkich warstw podłogi, wysokość progów, schodów i drzwi balkonowych. Przewód nie może zostać spłaszczony przez wylewkę ani ułożony w miejscu, w którym będzie narażony na punktowy nacisk.
Przy takim rozwiązaniu skrzynki rozdzielcze powinny mieć zaplanowane, dostępne miejsce. Zabudowanie ich na stałe bez możliwości kontroli utrudnia serwis i może wymusić późniejsze kucie.
Poddasze i sufit podwieszany
Na poddaszu nieużytkowym montaż jest wygodny, ale przewody przebiegające poza ogrzewaną częścią budynku trzeba starannie zaizolować. Izolacja musi być szczelna również na połączeniach, ponieważ nieszczelna warstwa może doprowadzić do kondensacji pary wodnej i zawilgocenia wełny.
Sufit podwieszany daje dużą swobodę prowadzenia tras, lecz zabiera wysokość pomieszczenia. Warto policzyć miejsce nie tylko na sam kanał, ale także na izolację, uchwyty i ewentualne elementy rewizyjne. Nie planuję przewodów tuż przy oprawach oświetleniowych, kablach elektrycznych ani rurach, jeśli późniejszy dostęp do którejkolwiek instalacji będzie niemożliwy.
Przeczytaj również: Remont starego domu przed i po - jak zaplanować metamorfozę?
Przejścia przez ściany i stropy
Nie wolno wykonywać otworów w elementach konstrukcyjnych na własną rękę. Przebieg kanałów trzeba skoordynować z belkami, podciągami, wieńcami i instalacjami wodnymi oraz elektrycznymi. Przewód wentylacyjny nie może zastępować szachtu ani służyć jako miejsce prowadzenia innych instalacji.
Dopasuj rodzaj kanału do miejsca i funkcji
Nie istnieje jeden materiał idealny dla całej instalacji. W domu często łączy się przewody sztywne na głównych odcinkach z systemem rozdzielaczowym przy pomieszczeniach. Najważniejsze jest zachowanie odpowiedniego przekroju, szczelności i dostępu do elementów wymagających kontroli.
| Rodzaj przewodu | Najlepsze zastosowanie | Na co uważać |
|---|---|---|
| PE-FLEX | Od skrzynki rozdzielczej do anemostatów, zwłaszcza w podłodze i suficie | Nie zgniatać, nie załamywać i nie prowadzić zbyt długich odcinków |
| Rury spiro | Główne przewody, połączenia z centralą i odcinki w pomieszczeniach technicznych | Wymagają dokładnego uszczelnienia oraz większej liczby kształtek |
| Płaskie kanały z tworzywa | Miejsca o małej wysokości, na przykład pod wylewką lub w zabudowie | Za mały przekrój szybko zwiększa opory i hałas |
| Przewody elastyczne typu flex | Krótkie połączenia przy centrali lub anemostacie | Długi, pofałdowany odcinek mocno pogarsza przepływ |
W instalacjach domowych często spotyka się przewody PE-FLEX o średnicy 75 albo 90 mm oraz główne kanały o średnicy 160-200 mm, ale nie należy dobierać ich wyłącznie według popularności. Średnicę ustala się z przepływu i oporów całej trasy, a nie z samej powierzchni domu.
System radialny, w którym każdy punkt ma osobny przewód od skrzynki rozdzielczej, ułatwia regulację i ogranicza liczbę połączeń w suficie. Z kolei instalacja oparta na kanałach sztywnych może być łatwiejsza do czyszczenia i bardzo trwała, lecz wymaga dokładniejszego zaplanowania kształtek. Najgorzej sprawdza się przypadkowa mieszanka elementów bez wspólnego projektu.
Układaj kanały krok po kroku
- Przenieś projekt na budowę. Zaznacz osie kanałów, punkty anemostatów, skrzynki, przejścia przez przegrody i miejsce centrali.
- Sprawdź kolizje. Porównaj trasę z konstrukcją budynku, ogrzewaniem podłogowym, instalacją wodną, elektryczną i kanalizacją.
- Ułóż główne przewody. Zacznij od odcinków między centralą a skrzynkami lub rozgałęzieniami, zachowując łagodne zmiany kierunku.
- Podłącz przewody do punktów. Odcinki powinny być możliwie równe w obrębie podobnych pomieszczeń, aby regulacja nie wymagała dużego dławienia wybranych anemostatów.
- Uszczelnij połączenia. Stosuj elementy systemowe, uszczelki i taśmy przeznaczone do instalacji wentylacyjnych. Sama przypadkowa taśma naprawcza nie jest dobrym zamiennikiem połączenia mechanicznego.
- Zabezpiecz instalację przed zabrudzeniem. Otwarte końcówki zaślep na czas prac mokrych i wykończeniowych.
- Wykonaj regulację. Po uruchomieniu centrali zmierz przepływy i ustaw anemostaty zgodnie z bilansem.
Przewody powinny być podparte zgodnie z zaleceniami producenta i nie mogą wisieć na króćcach skrzynek ani centrali. Szczególnie pilnuję łuków w systemach PE-FLEX, ponieważ niewielkie zgniecenie przewodu może być niewidoczne po zakryciu, a mimo to wyraźnie ograniczać przepływ.
Przed zamknięciem sufitu lub wykonaniem wylewki robię dokumentację zdjęciową z miarką widoczną na zdjęciach. Przydaje się później przy wierceniu, montażu mebli i ewentualnej naprawie. To prosty krok, który oszczędza nerwy po kilku latach.
Zadbaj o ciszę, izolację i bezpieczeństwo
Hałas w rekuperacji najczęściej nie wynika z samej centrali, tylko z za dużej prędkości powietrza, ostrych kolan, nieszczelności albo źle dobranych anemostatów. Pomagają łagodne trasy, odpowiedni przekrój i tłumiki akustyczne montowane zgodnie z projektem, szczególnie przy centrali i przed wrażliwymi pomieszczeniami.
Anemostat nawiewny nie powinien być skierowany bezpośrednio na łóżko, biurko ani miejsce długiego pobytu. Z kolei punkt wywiewny trzeba umieścić tak, aby powietrze rzeczywiście przepływało przez całe pomieszczenie, a nie było zasysane tylko z jednego zakamarka przy drzwiach.
Kanały prowadzone w przestrzeniach zimnych oraz przewody powietrza zewnętrznego muszą mieć izolację dobraną do warunków. Oprócz ochrony cieplnej potrzebna jest ciągła warstwa przeciwwilgociowa, szczególnie na odcinkach nawiewnych, gdzie może wystąpić kondensacja.
Okapu kuchennego z wyrzutem mechanicznym nie podłącza się do kanałów rekuperacji. Tłuszcz i intensywne zabrudzenia szybko zniszczyłyby higienę instalacji. Najczęściej stosuje się osobny przewód wyrzutowy albo okap pracujący w obiegu zamkniętym z filtrem.
Ostrożność jest potrzebna również przy kotłach, kominkach i innych urządzeniach spalających paliwo. W pomieszczeniu z urządzeniem pobierającym powietrze z wnętrza oraz grawitacyjnym odprowadzaniem spalin mechaniczny wyciąg może być zabroniony lub wymagać specjalnego rozwiązania. Tę część zawsze uzgadniam z projektantem i kominiarzem, zamiast opierać się na ogólnych poradach z internetu.
Uruchomienie i późniejsze prowadzenie instalacji
Samo uruchomienie centrali nie oznacza, że system jest gotowy. Instalator powinien wykonać pomiar przepływu na każdym punkcie, sprawdzić bilans nawiewu i wywiewu oraz ustawić wydajność centrali. Bez tego jeden pokój może być prze wentylowany, a inny niedowentylowany, mimo że wszystkie anemostaty wyglądają poprawnie.
Po regulacji warto otrzymać protokół z wartościami przepływu i zachować rysunki tras. Przydaje się także sprawdzenie hałasu na biegu normalnym i intensywnym. Jeśli po montażu słychać świst, nie zaczynam od zmniejszenia wydajności centrali, tylko szukam przyczyny w przewodzie, anemostacie albo nieszczelności.
Filtry kontroluję po około 3 miesiącach od pierwszego uruchomienia, ponieważ nowy budynek zawiera dużo pyłu budowlanego. Później wymiana zwykle przypada co 3-6 miesięcy, ale przy drodze o dużym natężeniu ruchu, zwierzętach lub alergii może być potrzebna częściej.
Anemostaty można odkurzać i myć zgodnie z instrukcją producenta, nie zmieniając ich ustawień bez powodu. Kanały czyści się wtedy, gdy wskazuje na to stan instalacji, wynik kontroli albo zanieczyszczenie po budowie. Nie ma sensu czyścić regularnie szczelnych, czystych przewodów tylko dla samej czynności, ale zaniedbana instalacja wymaga już fachowej oceny.
Trzy kontrole przed zakryciem kanałów
- Sprawdź, czy każdy przewód ma oznaczenie pomieszczenia i czy nawiewy nie zostały pomylone z wywiewami.
- Obejrzyj wszystkie połączenia, łuki i miejsca przejścia przez przegrody. Szukaj zgnieceń, ostrych załamań oraz przerw w izolacji.
- Zrób zdjęcia tras, skrzynek i punktów pomiarowych, zanim zostaną przykryte tynkiem, sufitem lub wylewką.
Dobrze wykonana wentylacja mechaniczna nie powinna zwracać na siebie uwagi. Powietrze ma przepływać spokojnie, bez przeciągów i zapachów wracających z łazienki do sypialni. Jeśli dopilnuję projektu, szczelności, izolacji i końcowej regulacji, kanały będą pracować skutecznie przez lata, a rekuperator nie będzie musiał nadrabiać błędów popełnionych podczas montażu.
