Jak podłączyć programator czasowy bez błędów?

Gdy światło, ogrzewanie albo pompa mają działać o określonych porach, programator czasowy pozwala zautomatyzować instalację bez codziennego pamiętania o włączniku. Pytanie, jak podłączyć programator czasowy, wymaga jednak rozróżnienia prostego modelu gniazdkowego od urządzenia montowanego w rozdzielnicy. Poniżej pokazuję oba warianty, zasady ustawiania harmonogramu, ograniczenia obciążenia i sytuacje, w których bezpieczniej zlecić pracę elektrykowi.

Najpierw wybierz właściwy typ programatora

W domu spotyka się dwa podstawowe rozwiązania. Programator gniazdkowy przypomina adapter z zegarem i służy do pojedynczego urządzenia. Model na szynę DIN montuje się w rozdzielnicy, dzięki czemu może sterować całym obwodem oświetlenia, pompą lub innym odbiornikiem podłączonym na stałe.

Do lampy stojącej, akwarium, dekoracji świątecznych czy wentylatora najczęściej wystarczy wersja gniazdkowa. Jeżeli chcę sterować oświetleniem ogrodu z rozdzielnicy albo pompą instalacji, wybieram urządzenie modułowe, ale jego montaż traktuję już jak pracę przy instalacji 230 V, a nie zwykłe podłączenie akcesorium.

Najczęstszy błąd polega na kupieniu programatora o odpowiednim napięciu, ale zbyt słabego dla konkretnego odbiornika. Sama informacja „230 V” nie wystarcza. Sprawdzam także maksymalny prąd, rodzaj obciążenia i sposób montażu.

Jak podłączyć wersję gniazdkową krok po kroku

W tym wariancie nie ingeruję w przewody instalacji. Programator trafia do sprawnego gniazda, a wtyczka sterowanego urządzenia do gniazda znajdującego się na obudowie timera.

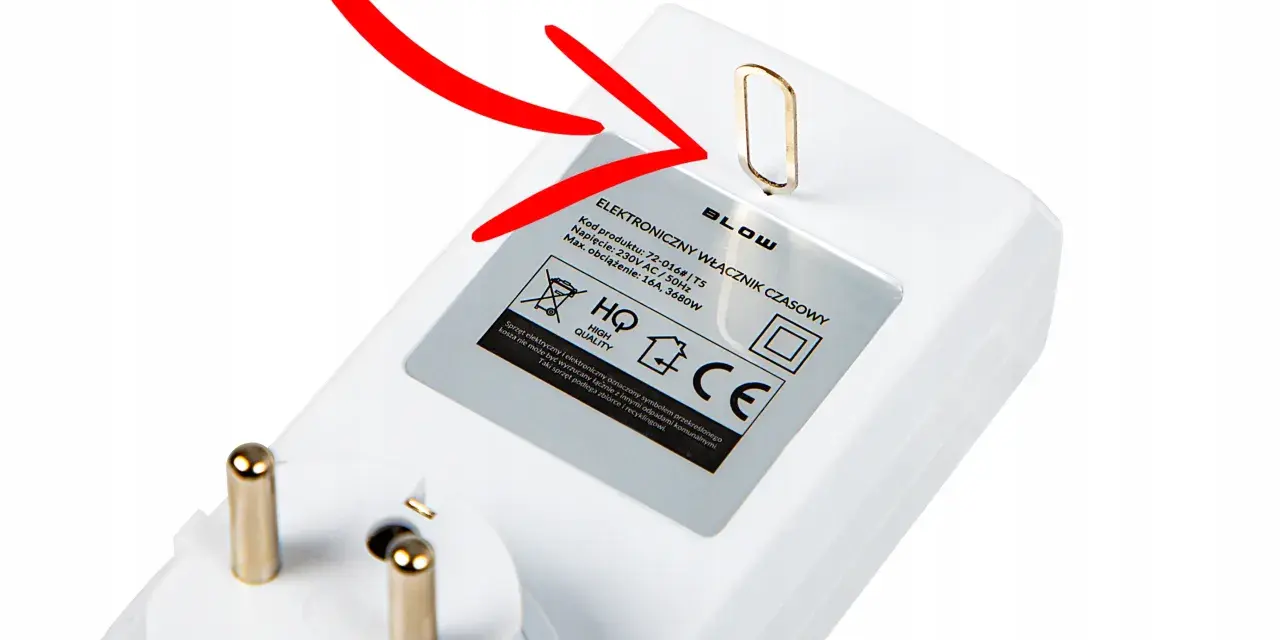

1. Sprawdzam na tabliczce znamionowej, czy programator jest przeznaczony do 230 V i obciążenia danego urządzenia.
2. Wpinam programator do gniazda ściennego. Nie używam luźnego przedłużacza ani rozgałęźnika o niepewnym stanie technicznym.
3. Podłączam odbiornik do gniazda programatora.
4. Ustawiam aktualny czas oraz harmonogram włączeń i wyłączeń.
5. Przełączam urządzenie w tryb AUTO, ponieważ tryb stałego włączenia omija zaprogramowany plan.

W modelu mechanicznym ustawiam bieżącą godzinę na obrotowej tarczy, a potem wciskam lub wysuwam segmenty odpowiadające okresom pracy. Podział segmentów bywa różny, na przykład co 15 albo 30 minut, dlatego nie zakładam z góry, że każdy zegar działa tak samo.

Elektroniczny timer wymaga zwykle ustawienia dnia tygodnia, godziny oraz osobnych programów ON i OFF. Jeżeli ma wbudowany akumulator, przed pierwszą konfiguracją może wymagać kilkunastu godzin ładowania, zgodnie z instrukcją. To ważne, bo bez naładowanej baterii zegar może tracić ustawienia po wyjęciu z gniazda.

Przykład ustawienia harmonogramu

Załóżmy, że lampa ma włączać się codziennie o 18:00 i wyłączać o 23:00. Wprowadzam program ON 18:00 oraz drugi program OFF 23:00, wybierając wszystkie dni tygodnia. Po zapisaniu ustawień sprawdzam, czy na wyświetlaczu widnieje tryb AUTO, a nie ręczne ON lub OFF.

Przy programatorze mechanicznym ustawiam zakres pracy między godziną 18:00 a 23:00. Po pierwszym cyklu obserwuję urządzenie, ponieważ pomyłka o jedną pozycję tarczy może przesunąć działanie o kilkanaście minut.

Podłączenie programatora na szynę DIN wymaga większej ostrożności

Programator modułowy ma zaciski wejściowe i wyjściowe. Najczęściej zasilanie doprowadza się do zacisków oznaczonych L, czyli przewodu fazowego, oraz N, czyli przewodu neutralnego. Odbiornik podłącza się do styków przekaźnika, zwykle oznaczonych jako COM, NO i czasem NC, ale numeracja może być inna w każdym modelu.

Nie podaję jednego uniwersalnego schematu numerów zacisków, ponieważ producenci stosują różne układy. Zawsze porównuję oznaczenia na obudowie z instrukcją konkretnego urządzenia. Pomieszanie wejścia z wyjściem może spowodować brak działania, zwarcie albo pojawienie się napięcia tam, gdzie nie powinno go być.

Przeczytaj również: Klimatyzator 3,5 kW - ile prądu zużywa i ile kosztuje?

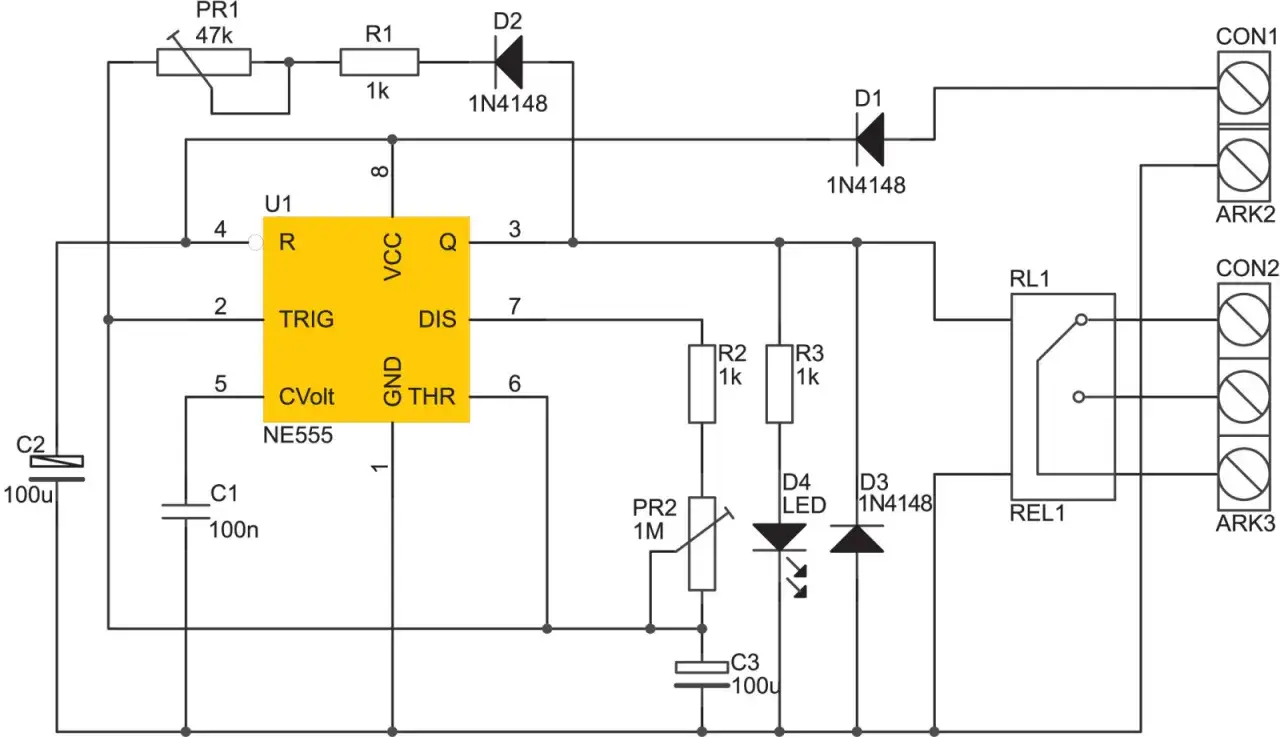

Ogólny układ połączeń

• L i N zasilania trafiają na zaciski zasilające programatora.
• Przewód fazowy obwodu odbiornika przechodzi przez styk sterowany zegarem.
• Przewód neutralny odbiornika prowadzi się zgodnie ze schematem urządzenia, często bezpośrednio z listwy N.
• Przewód ochronny PE nie służy do sterowania i nie wolno zastępować nim przewodu neutralnego.

Przed otwarciem rozdzielnicy wyłączam właściwy wyłącznik nadprądowy, zabezpieczam go przed przypadkowym załączeniem i sprawdzam brak napięcia odpowiednim przyrządem. Sam bezdotykowy tester nie daje mi wystarczającej pewności do rozpoczęcia pracy, ponieważ może wskazywać napięcie indukowane.

Jeżeli programator ma sterować bojlerem, grzejnikiem, pompą lub kilkoma urządzeniami, często lepszym rozwiązaniem jest użycie stycznika. Programator steruje wtedy cewką stycznika, a stycznik przełącza większe obciążenie. Chroni to styki zegara przed przeciążeniem, ale wymaga poprawnie zaprojektowanego układu.

Montowanie urządzenia w rozdzielnicy bez doświadczenia nie jest dobrym miejscem na naukę. Przy instalacji jednofazowej nadal występuje napięcie 230 V, a błędne podłączenie może zagrozić ludziom, urządzeniom i całemu budynkowi. W takim przypadku zlecam pracę elektrykowi z odpowiednimi kwalifikacjami.

Jak dobrać obciążenie i uniknąć przeciążenia

Popularna wartość 16 A przy 230 V daje teoretycznie około 3680 W. To nie oznacza jednak, że każdy programator może bezpiecznie przez wiele godzin przełączać dowolne urządzenie o mocy 3680 W. Liczy się także rodzaj odbiornika i charakter jego pracy.

Nie podłączam przez mały timer urządzeń, które pobierają dużo prądu przy starcie, nawet jeśli ich moc ciągła wygląda bezpiecznie. Szczególnie ostrożnie traktuję sprężarki, pompy, elektronarzędzia i silniki. W ich przypadku parametr „16 A” może być mniej użyteczny niż informacja o dopuszczalnym obciążeniu indukcyjnym.

Nie łączę też kilku mocnych odbiorników przez jeden programator tylko dlatego, że suma mocy „mieści się na papierze”. Liczę realne obciążenie, sprawdzam przekrój przewodów i stan gniazda. Ciepła obudowa, zapach tworzywa albo luźne styki to sygnał do natychmiastowego odłączenia urządzenia.

Ustawienie czasu i test działania

Samo podłączenie nie wystarczy. Programator musi znać aktualny czas i mieć zapisane oba momenty przełączenia. W prostym planie potrzebne są co najmniej dwa zdarzenia: włączenie oraz wyłączenie.

1. Ustawiam bieżący dzień i godzinę.
2. Wprowadzam porę załączenia.
3. Wprowadzam porę wyłączenia.
4. Wybieram dni, w których harmonogram ma działać.
5. Ustawiam tryb AUTO.
6. Testuję ręczne przełączenie, a później sprawdzam pierwszy zaplanowany cykl.

W elektronicznych modelach zwracam uwagę na zapis czasu w formacie 12- lub 24-godzinnym. Błąd AM/PM może przesunąć działanie o pół doby. Sprawdzam też funkcję losowego załączania, czas letni i zimowy oraz ewentualne programy świąteczne, jeśli urządzenie je obsługuje.

Przy oświetleniu zewnętrznym harmonogram trzeba korygować wraz ze zmianą długości dnia. Zwykły timer włącza lampę o stałej godzinie, natomiast bardziej rozbudowane zegary astronomiczne reagują na wschód i zachód słońca. To wygodne, ale wymaga poprawnego ustawienia lokalizacji i czasu.

Błędy, przez które programator nie działa prawidłowo

Najpierw sprawdzam najprostsze przyczyny. Programator może być ustawiony w trybie ręcznym, zegar może wskazywać nieprawidłową godzinę albo w modelu cyfrowym nie został zatwierdzony program.

• Brak zasilania w gnieździe lub rozdzielnicy.
• Wtyczka odbiornika włożona do niewłaściwego gniazda albo niedociśnięta.
• Tryb ON lub OFF zamiast AUTO.
• Nieprawidłowo ustawiony dzień tygodnia.
• Program zawiera tylko godzinę włączenia, bez zdarzenia wyłączenia.
• Obciążenie przekracza dopuszczalny prąd albo ma charakter indukcyjny.
• W programatorze elektronicznym rozładowana bateria podtrzymująca pamięć.
• W modelu DIN przewody podłączono do zacisków niezgodnie ze schematem.

Jeżeli zegar działa, ale odbiornik się nie uruchamia, odłączam obciążenie i sprawdzam, czy programator przełącza wyjście bez niego. Nie rozbieram obudowy pod napięciem i nie mostkuję przypadkowych zacisków „na próbę”. Takie eksperymenty szybko zamieniają drobną usterkę w niebezpieczne zwarcie.

Gdy programator resetuje się przy uruchamianiu pompy lub lampy LED, podejrzewam zakłócenia albo zbyt duży prąd rozruchowy. Wtedy zwykle pomaga stycznik, przekaźnik o właściwych parametrach lub inny model programatora, a nie kolejne zmiany w harmonogramie.

Co sprawdzić przed pozostawieniem instalacji bez nadzoru

Przed wyjazdem testuję cały cykl przynajmniej raz. Sprawdzam, czy urządzenie rzeczywiście włącza się o zaplanowanej porze, czy wyłącza się całkowicie i czy programator nie nagrzewa się nadmiernie.

Nie używam timera gniazdkowego w wilgotnym miejscu, jeśli jego obudowa nie ma odpowiedniego stopnia ochrony IP. W ogrodzie, piwnicy albo na zewnątrz wybieram osprzęt przeznaczony do takich warunków i zabezpieczam obwód wyłącznikiem różnicowoprądowym, zgodnie z projektem instalacji.

Programator nie zastępuje zabezpieczeń nadprądowych ani ochrony przeciwporażeniowej. Jego zadaniem jest sterowanie czasem, a nie naprawa źle wykonanej instalacji. Jeśli przewody są stare, gniazdo luźne, a obwód nie ma pewnego zabezpieczenia, najpierw usuwam problem instalacyjny.

Dobry timer zaczyna się od poprawnego rozpoznania instalacji

Do pojedynczej lampy lub niewielkiego urządzenia najpraktyczniejszy będzie programator gniazdkowy. Do sterowania obwodem w rozdzielnicy potrzebny jest model na szynę DIN, którego zaciski trzeba podłączyć dokładnie według dokumentacji. W obu przypadkach najwięcej problemów powodują nie same ustawienia, lecz przeciążenie, pomylenie trybu AUTO z ręcznym oraz lekceważenie bezpieczeństwa.

Jeżeli zakres pracy obejmuje rozdzielnicę, przewody pod napięciem albo odbiornik dużej mocy, zlecenie montażu elektrykowi jest rozsądną decyzją, a nie przesadną ostrożnością. Dobrze dobrany i przetestowany programator może wygodnie sterować domem, ogrodem i instalacjami pomocniczymi, ale tylko wtedy, gdy jego możliwości pasują do konkretnego obwodu.
