W rozdzielnicy, puszce albo obudowie urządzenia można natknąć się na niewielki metalowy element, który łączy dwa lub kilka zacisków. Właśnie wtedy pojawia się pytanie, co to jest zwora i dlaczego nie wolno zastępować jej przypadkowym kawałkiem przewodu. Wyjaśniam, jak działa ten element, gdzie się go stosuje, czym różni się od zwarcia oraz jak uniknąć błędów przy doborze i montażu.
Zwora łączy wybrane punkty obwodu w sposób zaplanowany przez projektanta
- Zwora elektryczna to przewodzący mostek, który łączy dwa lub więcej zacisków.
- Stosuje się ją między innymi w listwach zaciskowych, rozdzielnicach, płytkach PCB i automatyce budynkowej.
- O poprawnym zastosowaniu decydują napięcie, prąd znamionowy, liczba torów oraz sposób montażu.
- Nie każda zwora oznacza awarię. Zwarciem staje się dopiero wtedy, gdy łączy punkty, których nie powinno się łączyć.
- Prace przy instalacji 230 V powinien wykonywać elektryk z odpowiednimi kwalifikacjami.
Zwora elektryczna w prostych słowach
Zwora, nazywana też mostkiem elektrycznym albo mostkiem zwierającym, jest elementem wykonanym z materiału przewodzącego. Jej zadanie polega na celowym połączeniu określonych zacisków, punktów lutowniczych lub styków. Dzięki temu prąd może popłynąć wspólną drogą do kilku odbiorników albo wybrany fragment układu zostaje zamknięty.
Najprostsza zwora przypomina krótki odcinek miedzianego przewodnika z końcówkami dopasowanymi do zacisków. W gotowych instalacjach częściej spotyka się jednak elementy z izolowaną obudową, przystosowane do konkretnej listwy lub aparatu. Ich kształt nie jest przypadkowy, ponieważ decyduje o rozstawie zacisków i dopuszczalnym obciążeniu.
W elektronice zwora może mieć postać małej zworki zakładanej na dwa piny. Służy wtedy na przykład do wyboru trybu pracy urządzenia. W rozdzielnicy budynkowej będzie zwykle większym mostkiem łączącym sąsiednie zaciski, a w aparaturze przemysłowej może być specjalnym elementem przeznaczonym do chwilowego lub stałego zwarcia określonego toru.
Jak działa mostek
Jeżeli zwora łączy zaciski o tym samym potencjale, traktujemy je elektrycznie jak jeden punkt. Przykładowo mostek może rozdzielić zasilanie z jednego zacisku na kilka obwodów sterowniczych. W praktyce poprawia to porządek w okablowaniu i ogranicza liczbę pojedynczych przewodów podłączanych do jednego miejsca.
Nie oznacza to jednak, że każdą zworę można dowolnie wydłużyć lub zastąpić inną. Producent określa, ile torów można połączyć, jaki prąd może płynąć przez mostek oraz do jakiego typu zacisku pasuje. Te informacje znajdują się na oznaczeniu elementu, schemacie lub w dokumentacji aparatu.
Gdzie stosuje się zwory w domu i automatyce
W typowym domu zwora najczęściej pojawia się w rozdzielnicy elektrycznej, listwach zaciskowych i urządzeniach sterujących. Nie zawsze jest widoczna na pierwszy rzut oka, ponieważ może być schowana pod osłoną listwy albo zintegrowana z modułem aparatury.

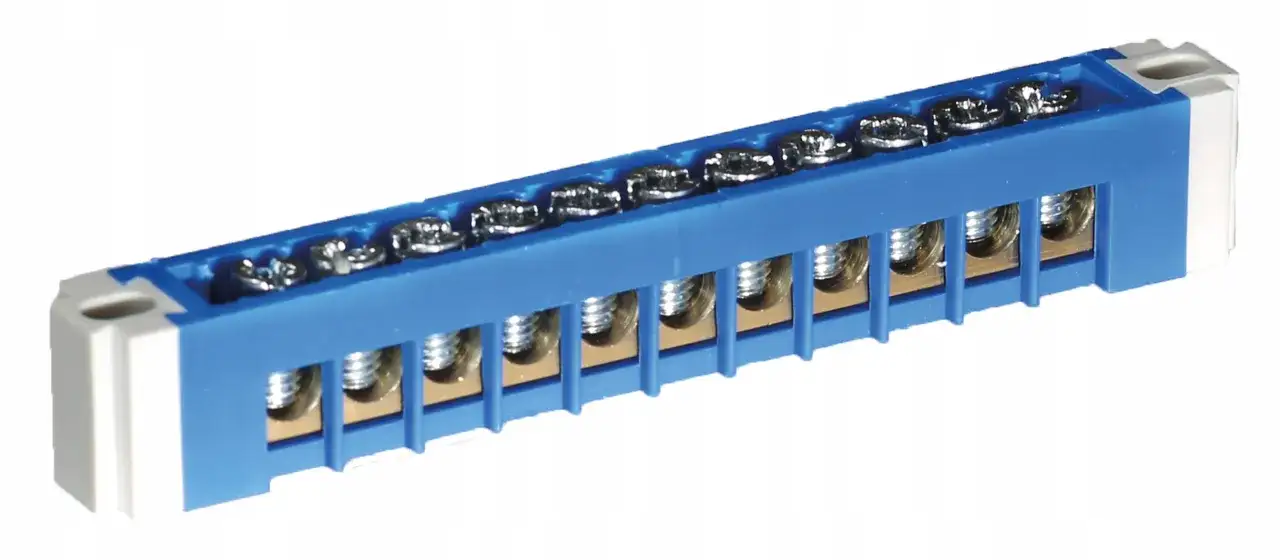

Listwy zaciskowe i rozdzielnice
W listwach zaciskowych mostki służą do połączenia kilku zacisków bez prowadzenia osobnego przewodu do każdego z nich. Można w ten sposób rozdzielić wspólny potencjał obwodu sterowania, połączyć kilka zacisków ochronnych lub uporządkować przewody wychodzące z rozdzielnicy.
Trzeba odróżnić zworę od listwy N lub PE. Listwa neutralna i ochronna mają określone miejsce oraz funkcję w układzie instalacji. Samodzielne łączenie przewodu neutralnego z ochronnym za wyłącznikiem różnicowoprądowym może powodować jego zadziałanie, a w niektórych sytuacjach stwarzać zagrożenie porażeniem.
Automatyka budynkowa i sterowanie
W systemach inteligentnego domu zwory mogą konfigurować wejścia, wybierać sposób działania czujnika albo łączyć wspólny przewód kilku modułów. Spotyka się je przy sterownikach rolet, centralach alarmowych, termostatach i modułach przekaźnikowych. Ich obecność często wynika z projektu urządzenia, a nie z późniejszej improwizacji instalatora.
Dobrym przykładem jest moduł, który może pracować z różnymi typami wejść. Założenie odpowiedniej zworki może zmienić tryb z wejścia bezpotencjałowego na wejście z określonym napięciem. Tutaj pomyłka nie musi od razu wywołać zwarcia, ale może uszkodzić elektronikę albo spowodować nieprawidłową pracę automatyki.
Elektronika i płytki PCB
Na płytkach drukowanych zwory występują jako małe elementy zakładane na piny lub jako fabrycznie wlutowane połączenia. Mogą ustawiać adres urządzenia, wybierać napięcie zasilania albo aktywować konkretną funkcję. W tym zastosowaniu liczy się nie tylko przewodzenie, lecz także dokładne położenie zworki zgodne z opisem na płytce.
Jak dobrać zworę do konkretnej instalacji
Największy błąd polega na kupowaniu elementu tylko dlatego, że wygląda podobnie do starego. Zwora musi pasować mechanicznie i elektrycznie. Przed jej zastosowaniem sprawdzam przede wszystkim oznaczenie listwy lub aparatu, rozstaw zacisków, liczbę torów oraz parametry podane przez producenta.
| Parametr | Dlaczego ma znaczenie |
|---|---|
| Prąd znamionowy | Określa, jak duże obciążenie może bezpiecznie przenosić mostek. |
| Napięcie znamionowe | Wpływa na wymagany poziom izolacji i bezpieczeństwo pracy. |
| Liczba torów | Decyduje, ile zacisków zostanie połączonych jedną zworą. |
| Rozstaw i typ zacisku | Zapewnia prawidłowe osadzenie elementu bez luzu i naprężeń. |
| Materiał oraz izolacja | Wpływają na trwałość, odporność cieplną i ochronę przed przypadkowym dotykiem. |
Jeśli przez mostek ma płynąć prąd obciążenia, jego parametr musi być co najmniej odpowiedni dla danego obwodu. Nie wystarczy, że przewód lub zacisk ma duży przekrój. Słabym punktem może okazać się sam mostek, jego połączenie z zaciskiem albo plastikowa obudowa.
W listwach modułowych spotyka się zwory dwu-, trzy-, pięcio- czy wielotorowe. Niektóre mają konstrukcję ciągłą, inne pozwalają połączyć jeden zacisk z kilkoma kolejnymi. Nie wolno ich przycinać ani łączyć na siłę, chyba że dokumentacja danego systemu wyraźnie dopuszcza takie rozwiązanie.
Zwora a zwarcie to nie to samo
Te pojęcia bywają mylone, ponieważ w obu przypadkach występuje bezpośrednie połączenie przewodzące. Różnica polega na tym, że zwora jest połączeniem zaplanowanym i kontrolowanym, a zwarcie powstaje tam, gdzie obwód nie powinien zostać zamknięty.
| Zwora | Zwarcie |
|---|---|
| Jest przewidziana na schemacie lub w instrukcji. | Powstaje wskutek błędu, uszkodzenia albo przypadkowego kontaktu. |
| Łączy określone punkty układu. | Łączy punkty o różnych potencjałach w niepożądany sposób. |
| Ma dobrane parametry prądowe i izolację. | Może wywołać bardzo duży prąd, łuk elektryczny lub zadziałanie zabezpieczeń. |
Przykładowo mostek łączący kilka zacisków fazowych w przygotowanej rozdzielnicy może być prawidłowym rozwiązaniem. Ten sam kawałek metalu włożony między przewód fazowy i neutralny spowoduje zwarcie obwodu, a między fazowy i ochronny może uruchomić zabezpieczenia oraz stworzyć realne zagrożenie.
Szczególną ostrożność trzeba zachować przy przekładnikach prądowych. W niektórych układach specjalny mostek zwierający służy do zabezpieczenia obwodu wtórnego przed odłączeniem aparatu pomiarowego. To zadanie dla osoby znającej konkretny układ, ponieważ niewłaściwa kolejność czynności może doprowadzić do niebezpiecznych napięć.
Bezpieczny montaż i typowe błędy
Zwora może wyglądać niepozornie, ale w rozdzielnicy często znajduje się pod napięciem. Przed jakąkolwiek ingerencją trzeba odłączyć zasilanie, zabezpieczyć je przed przypadkowym włączeniem i sprawdzić brak napięcia odpowiednim przyrządem. Samo wyłączenie wyłącznika nie powinno być traktowane jako wystarczający dowód bezpieczeństwa.
W instalacji domowej nie polecam zastępowania fabrycznej zwory gołym drutem, śrubą ani przypadkową blaszką. Takie rozwiązanie może nie zapewnić właściwego docisku, izolacji i odporności na temperaturę. W skrajnym przypadku luźne połączenie zacznie się grzać, mimo że zabezpieczenie nadprądowe nie zadziała.
Przeczytaj również: Taryfa C12a - jakie są godziny tańszej strefy?
Najczęstsze pomyłki
- założenie mostka na sąsiednie zaciski bez sprawdzenia schematu,
- połączenie przewodów N i PE w niewłaściwym miejscu instalacji,
- użycie zwory o zbyt małym prądzie znamionowym,
- pozostawienie nieosłoniętego fragmentu przewodnika,
- łączenie zacisków należących do różnych faz,
- brak kontroli momentu dokręcenia, jeśli producent podaje konkretną wartość.
W praktyce najwięcej problemów wynika nie z samej konstrukcji zwory, lecz z błędnego odczytania numeracji zacisków. Dlatego przed demontażem robię zdjęcie układu, zaznaczam przewody i porównuję połączenia ze schematem. Przy instalacji 230 V lub większej nie zastępuje to pracy elektryka, ale pomaga uniknąć pomyłek podczas późniejszej kontroli.
Co zapamiętać przed użyciem zwory
Zwora jest małym, lecz ważnym elementem instalacji. Łączy wybrane punkty obwodu, porządkuje okablowanie i może konfigurować działanie urządzenia, ale tylko wtedy, gdy została dobrana do konkretnego systemu.
Najbezpieczniejsza zasada brzmi prosto: schemat i oznaczenia mają pierwszeństwo przed wyglądem elementu. Jeśli nie wiadomo, które zaciski wolno połączyć albo jaki prąd przenosi mostek, lepiej przerwać pracę i zlecić sprawdzenie osobie z odpowiednimi kwalifikacjami.
