Przykręcenie lampy, skrzynki na listy, kamery albo markizy do ocieplonej ściany wymaga czegoś więcej niż długiego wkręta. Montaż przez styropian trzeba dobrać do ciężaru elementu, rodzaju muru i grubości izolacji, inaczej elewacja może pękać, a mocowanie szybko się poluzuje. Poniżej pokazuję, które rozwiązania sprawdzają się przy lekkich i ciężkich przedmiotach, jak wykonać przejście przez ocieplenie oraz jak uniknąć mostków termicznych i przecieków.
O trwałości mocowania decyduje miejsce przenoszenia obciążenia
- Lekkie elementy, takie jak numer domu, mały czujnik lub tabliczka, można mocować specjalnymi kołkami do izolacji.
- Średnie obciążenia powinny być przenoszone przez łącznik zakotwiony w murze, a nie przez sam styropian.
- Markizy, daszki i wsporniki wymagają tulei dystansowych lub systemowych kotew ograniczających zgniatanie ocieplenia.
- Otwór trzeba dobrać do grubości styropianu, kleju, tynku i wymaganej głębokości zakotwienia.
- Każde przejście przez elewację należy zabezpieczyć przed wodą i powietrzem, najlepiej elastycznym uszczelniaczem.
Najpierw określ, co naprawdę będzie wisiało na elewacji
Styropian jest dobrym izolatorem, ale słabym podłożem konstrukcyjnym. Kołek wkręcony wyłącznie w warstwę EPS może utrzymać lekką tabliczkę, lecz nie powinien przenosić dużych sił wyrywających ani obciążeń działających pod kątem.
Przed wyborem mocowania sprawdzam cztery rzeczy. Liczy się masa elementu, jego wysięg od ściany, działanie wiatru oraz rodzaj muru znajdującego się pod ociepleniem. Ta sama lampa zamocowana płasko przy ścianie obciąża elewację znacznie mniej niż ciężka oprawa na długim wysięgniku.
| Przykład | Najczęściej stosowane rozwiązanie | Najważniejsze ograniczenie |
|---|---|---|
| Numer domu, mała tabliczka, lekki czujnik | Kołek spiralny do styropianu | Tylko małe obciążenie i niewielki wysięg |
| Lampa, skrzynka na listy, uchwyt do rury | Łącznik do ociepleń zakotwiony w murze | Trzeba dobrać długość do grubości izolacji |
| Rura spustowa, lekki daszek, poręcz | Łącznik z tuleją dystansową | Nie wolno ściskać styropianu podczas dokręcania |
| Markiza, klimatyzator, duży daszek | Kotwa chemiczna lub mechaniczna w murze i tuleja | Wymaga sprawdzenia nośności podłoża i obciążeń |
Najczęstszy błąd polega na ocenianiu mocowania wyłącznie po średnicy śruby. Długa śruba nie staje się automatycznie bezpiecznym łącznikiem. Jeśli nie ma odpowiedniej strefy zakotwienia w murze albo tulei podpierającej izolację, może wyrwać się razem z fragmentem tynku.

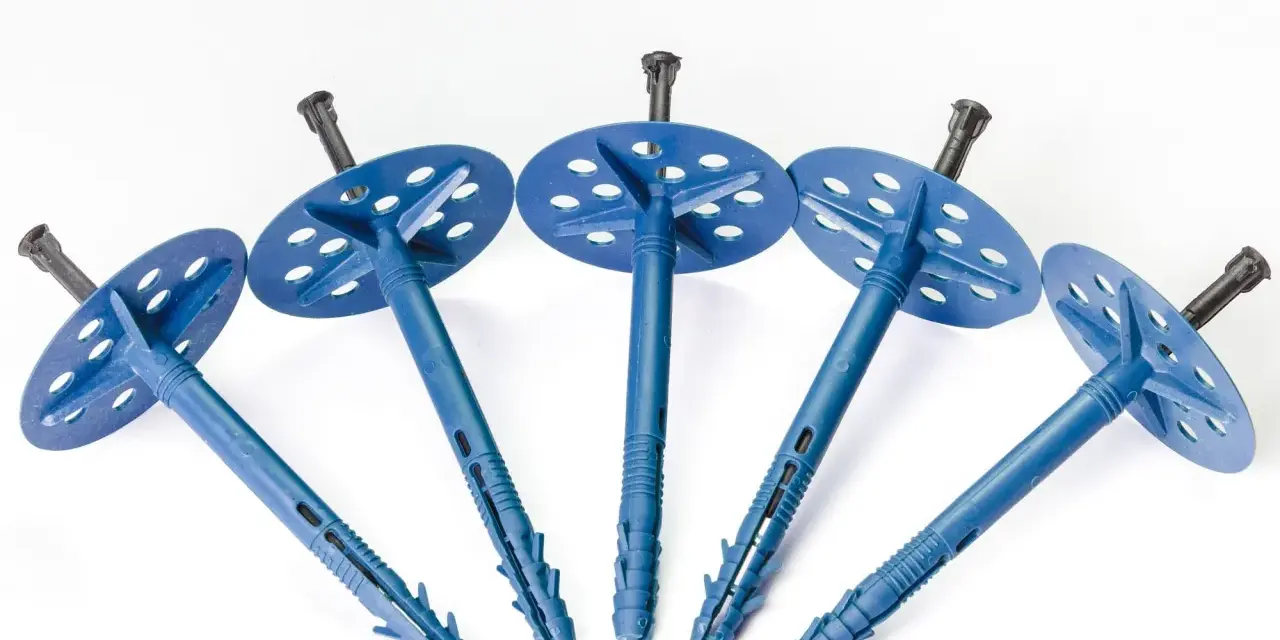

Jak dobrać kołek do lekkich elementów
Do lekkich przedmiotów stosuje się kołki spiralne, nazywane też ślimakami do styropianu. Wkręca się je bezpośrednio w izolację, a później przykręca element zwykłym wkrętem. Takie rozwiązanie jest szybkie i ogranicza uszkodzenie tynku, ale jego możliwości są skromne.
Użyłbym go do numeru domu, małej tabliczki, lekkiego czujnika, dekoracji lub niewielkiej oprawy. Nie wybierałbym go do ciężkiej kamery, skrzynki wypełnionej korespondencją ani elementu narażonego na szarpanie przez wiatr.
Praktyczny montaż kołka spiralnego
- Wyznacz punkt mocowania i sprawdź, czy pod tynkiem nie biegnie przewód ani rura.
- Wykonaj otwór w warstwie wyprawy zgodnie z instrukcją konkretnego łącznika.
- Wkręć kołek tak, aby nie rozepchnąć i nie wyrwać fragmentu styropianu.
- Przyłóż element, wkręć śrubę i dokręć ją z wyczuciem.
- Uszczelnij miejsce styku, jeśli mocowanie znajduje się na poziomej powierzchni lub jest narażone na deszcz.
Nie dokręcam śruby „na siłę”. Gdy podstawa zaczyna się obracać albo tynk pęka wokół kołka, mocowanie zostało przeciążone. W takiej sytuacji lepiej przejść na łącznik zakotwiony w murze niż próbować ratować punkt większą ilością silikonu czy kleju.
Kiedy trzeba przejść przez izolację do ściany nośnej
Jeżeli element ma większą masę, wystaje od elewacji albo będzie regularnie poruszany, obciążenie powinno trafić do muru. Stosuje się wtedy długie łączniki ramowe, specjalne łączniki do ociepleń lub pręty gwintowane współpracujące z kotwą chemiczną.
Długość dobiera się z prostego bilansu. Trzeba uwzględnić grubość styropianu, warstwę kleju, tynk, ewentualną pustkę oraz minimalną głębokość zakotwienia wymaganą przez producenta. Przy 20 cm izolacji, około 2 cm warstw wykończeniowych i 7 cm zakotwienia w murze punkt wyjściowy wynosi około 29 cm, ale ostateczny wymiar zależy od systemu i rodzaju ściany.
W betonie i pełnej cegle można stosować inne łączniki niż w pustaku ceramicznym. W tym drugim przypadku przypadkowy kołek rozporowy może trafić w cienką ściankę pustaka i uzyskać znacznie mniejszą nośność, niż zakładamy.
Przeczytaj również: Rozstaw profili w suficie podwieszanym - praktyczne zasady
Jak wykonać otwór bez zniszczenia elewacji
- Zaznacz punkt i zabezpiecz powierzchnię taśmą malarską, jeśli tynk łatwo się kruszy.
- Wierć przez tynk i styropian zgodnie z zaleceniami łącznika. W przypadku kruchego podłoża nie zaczynaj od agresywnego udaru.
- Oczyść otwór z pyłu, szczególnie przy kotwie chemicznej.
- Osadź łącznik na właściwej głębokości, nie opierając ciężaru na samej izolacji.
- Przyłóż uchwyt i dokręcaj stopniowo, kontrolując, czy tynk nie jest ściskany.
Przy kotwie chemicznej trzeba pilnować czasu wiązania żywicy i temperatury podanej na opakowaniu. Nie wolno obciążać pręta od razu po wstrzyknięciu zaprawy, bo nawet dobrze przygotowany otwór nie zapewni wtedy deklarowanej wytrzymałości.

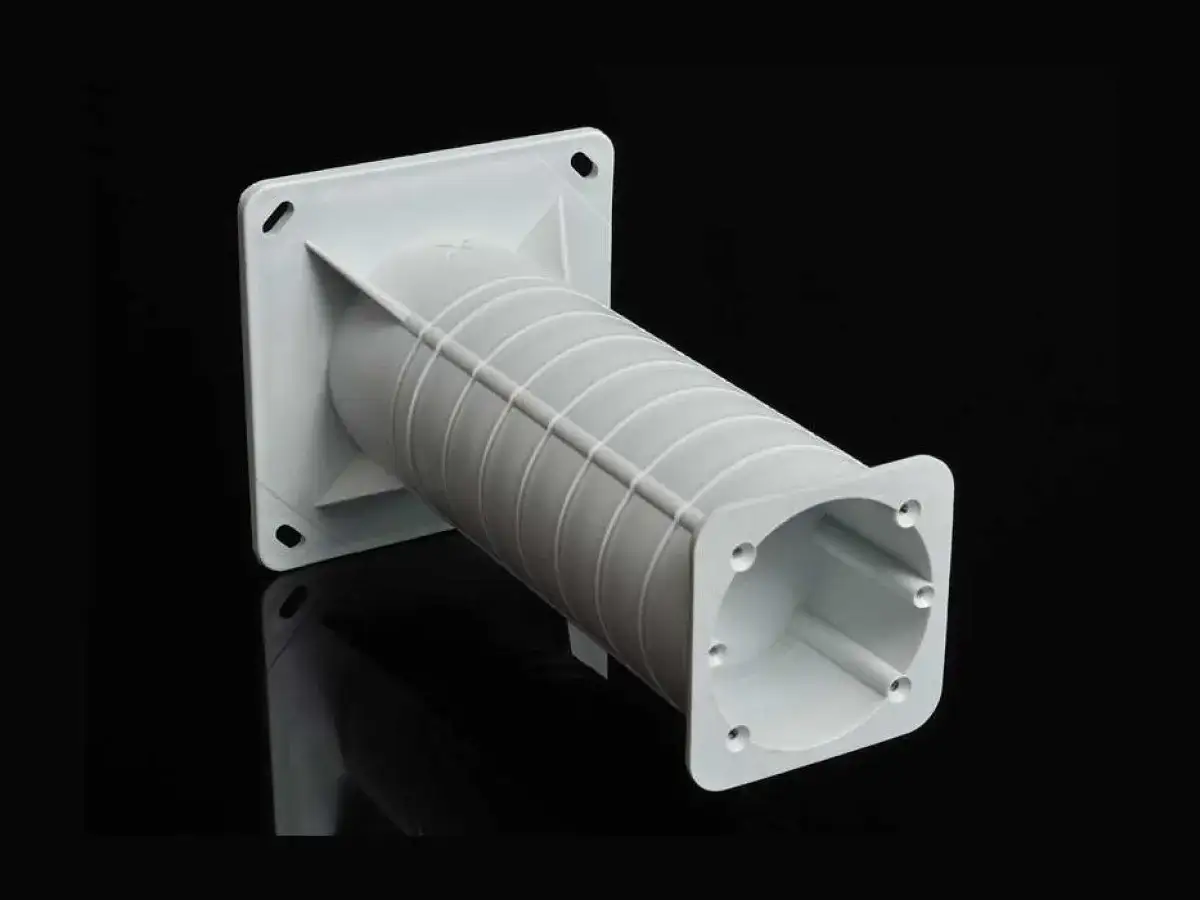

Tuleja dystansowa chroni styropian przed zgniataniem
Przy mocowaniu przez grubą izolację sama śruba może ściągnąć uchwyt do ściany i zgnieść styropian. Po kilku miesiącach pojawia się luz, zapadnięty tynk albo pęknięcie wokół punktu. Tuleja dystansowa tworzy sztywny odcinek między uchwytem a murem, dzięki czemu siła dokręcania nie niszczy ocieplenia.
To rozwiązanie ma sens przy rurach spustowych, wspornikach, lekkich daszkach, poręczach i innych elementach z większym wysięgiem. Tuleję trzeba przyciąć lub dobrać do rzeczywistej grubości warstwy ocieplenia, a nie do samej grubości płyty. W bilansie uwzględnia się również klej, siatkę i tynk.
Nie zastępuję tulei kawałkiem przypadkowej rurki instalacyjnej. Materiał może być zbyt miękki, mieć niewłaściwą średnicę albo nie współpracować z konkretnym łącznikiem. Przy większych obciążeniach korzystam z kompletnego systemu przeznaczonego do elewacji ETICS, ponieważ jego elementy są projektowane jako jeden układ.
Ciężkie elementy wymagają osobnego podejścia
Markiza, klimatyzator, duży daszek czy masywny wspornik działają na elewację nie tylko własnym ciężarem. Dochodzi moment zginający, ssanie wiatru i drgania. W takich przypadkach nie traktuję styropianu jako podłoża, lecz jako warstwę, przez którą trzeba bezpiecznie przeprowadzić mocowanie.
Najczęściej stosuje się kotwę chemiczną z prętem gwintowanym i tuleją dystansową albo specjalny system mocowania z przekładką termiczną. W przypadku klimatyzatora trzeba dodatkowo uwzględnić drgania urządzenia i sposób odprowadzenia skroplin. Przy markizie znaczenie ma szerokość, wysięg oraz kierunek działania wiatru.
Jeśli podłoże jest stare, spękane albo nie znamy jego konstrukcji, przed montażem warto wykonać próbę nośności lub zlecić ocenę fachowcowi. Nie ma jednej uniwersalnej liczby kilogramów, którą można bezpiecznie zawiesić na każdym ociepleniu. Nośność zależy od muru, liczby punktów, rozstawu i geometrii elementu.
Przy ciężkich konstrukcjach cena materiału jest drugorzędna. Orientacyjnie prosty kołek spiralny kosztuje kilka złotych za punkt, wzmocniony łącznik do ociepleń zwykle kilkanaście do około 30 zł, a komplet z kotwą chemiczną i tuleją może kosztować około 25-80 zł za punkt. Do tego dochodzi robocizna, ewentualny dostęp z rusztowania i naprawa tynku.
Uszczelnienie przejścia jest równie ważne jak nośność
Otwór w elewacji może stać się miejscem wnikania wody. Problem nasila się przy poziomych uchwytach, daszkach i elementach montowanych na stronie narażonej na deszcz. Woda dostająca się pod tynk może zawilgocić warstwę zbrojoną, a zimą doprowadzić do jej rozsadzania.
Po osadzeniu łącznika uszczelniam styk odpowiednim elastycznym uszczelniaczem zewnętrznym albo rozwiązaniem przewidzianym przez producenta systemu. Pianka montażowa nie jest zamiennikiem prawidłowego uszczelnienia. Może wypełnić pustkę, ale nie zawsze zapewni trwałą ochronę przed wodą, promieniowaniem UV i pracą termiczną elewacji.
Przy przewodach do lamp, kamer i czujników trzeba również zadbać o łagodny spadek przewodu na zewnątrz, aby woda nie spływała po nim do otworu. Sam kabel powinien przechodzić przez odpowiednią przepustnicę lub uszczelnione przejście, a prace przy instalacji elektrycznej należy wykonać przy odłączonym zasilaniu.
Błędy, które szybko mszczą się na elewacji
- Zwykły kołek tylko w styropianie przy ciężkim przedmiocie. Taki punkt może wyrwać się razem z tynkiem.
- Brak tulei dystansowej przy dużym docisku. Izolacja zostaje ściśnięta i traci stabilność.
- Za krótkie zakotwienie w murze. Długość śruby nie gwarantuje odpowiedniej głębokości pracy w podłożu.
- Wiercenie bez sprawdzenia instalacji. Przed rozpoczęciem trzeba znać przebieg przewodów i rur.
- Przewiercanie tynku dużym udarem. Powstają wyrwania, które później trudno estetycznie naprawić.
- Brak uszczelnienia wokół przejścia. Nawet mocne mocowanie może wtedy stać się przyczyną zawilgocenia.
- Dokręcanie do oporu. Jeśli uchwyt zaczyna wciskać się w styropian, trzeba zastosować rozwiązanie dystansowe.
Najbardziej zdradliwe są drobne elementy, które z czasem zaczynają pracować. Rura spustowa, antena czy uchwyt przewodu mogą być szarpane przez wiatr, dlatego ich obciążenie nie wynika wyłącznie z masy własnej. Przy takich detalach lepiej zostawić niewielki zapas nośności niż później łatać elewację.
Dobry punkt mocowania zaczyna się przed wierceniem
Jeżeli element jest lekki i płaski, specjalny kołek do izolacji zwykle wystarczy. Gdy pojawia się wysięg, drgania albo większy ciężar, wybieram łącznik przenoszący siły do muru i zabezpieczam styropian tuleją. Przy markizie, klimatyzatorze lub dużym zadaszeniu nie oszczędzałbym na ocenie podłoża i systemowym rozwiązaniu.
Najrozsądniej przygotować wcześniej prosty szkic z grubością wszystkich warstw, liczbą punktów i przewidywanym obciążeniem. Taka kartka często oszczędza więcej czasu niż późniejsze poprawki, a prawidłowo wykonane mocowanie pozostaje praktycznie niewidoczne i nie osłabia właściwości całej elewacji.
