Gdy panele fotowoltaiczne produkują energię, dostarczają prąd stały, a domowe urządzenia i sieć energetyczna korzystają z prądu przemiennego. Falownik trójfazowy wykonuje więc znacznie więcej niż prostą zamianę jednego rodzaju prądu na drugi: dobiera punkt pracy modułów, synchronizuje się z siecią i rozdziela energię na trzy fazy. Wyjaśniam, jak działa falownik trójfazowy, co dzieje się w jego wnętrzu, kiedy ma przewagę nad wersją jednofazową i na jakie parametry zwrócić uwagę przy instalacji PV.
Falownik trójfazowy zamienia energię z paneli na bezpieczny prąd dla domu i sieci
- Prąd DC z modułów fotowoltaicznych jest przekształcany w prąd AC o napięciu 230/400 V i częstotliwości 50 Hz.
- Układ MPPT na bieżąco szuka punktu, w którym panele produkują najwięcej energii.
- Trzy fazy są przesunięte względem siebie o 120 stopni, dzięki czemu obciążenie instalacji może być lepiej rozłożone.
- Falownik sieciowy wyłącza się przy zaniku napięcia. Do zasilania awaryjnego potrzebny jest model hybrydowy i magazyn energii.
- Przy wyborze liczą się nie tylko kilowaty, ale też zakres MPPT, napięcie maksymalne, liczba trackerów i warunki przyłączenia.

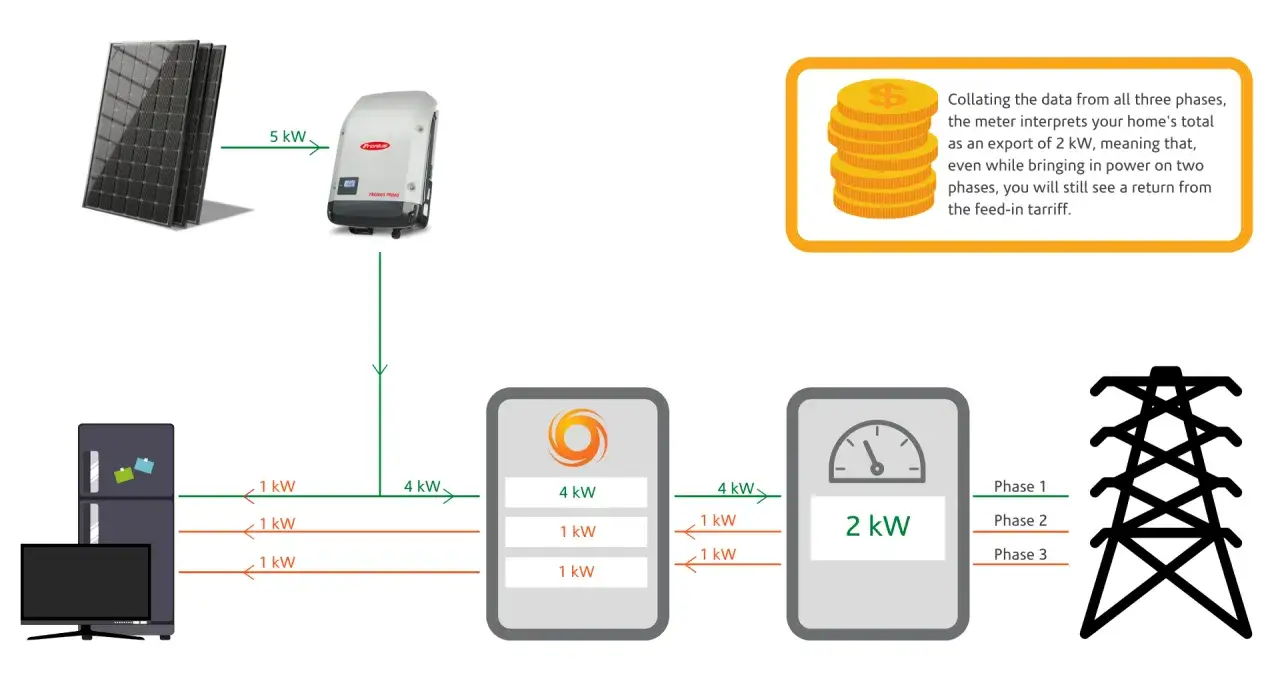

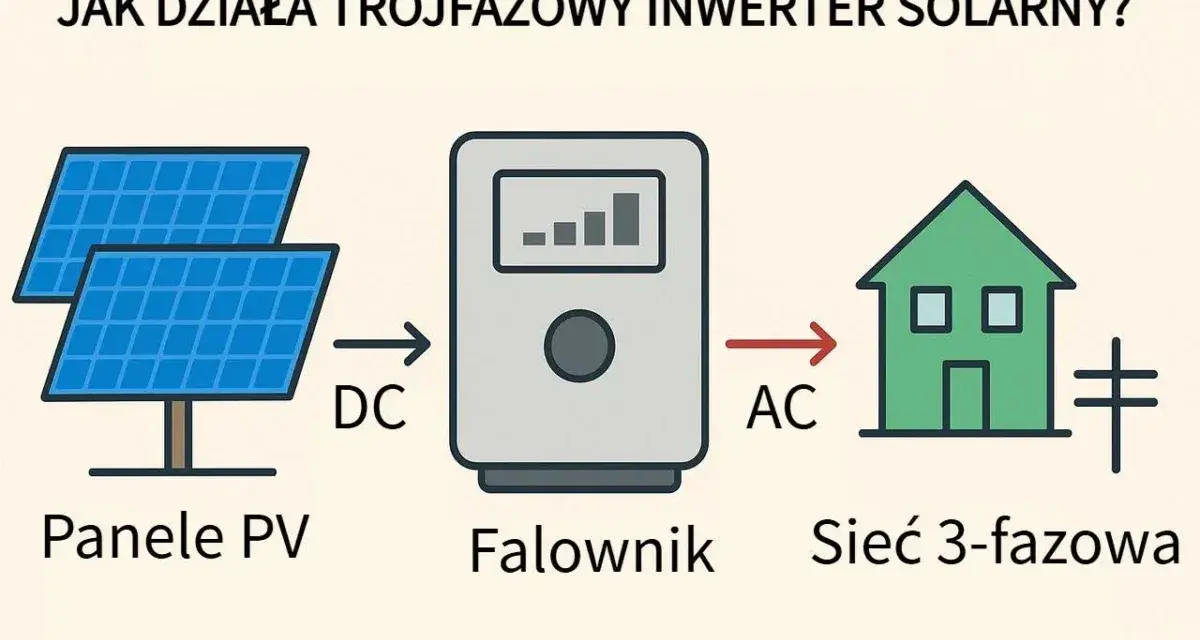

Od prądu stałego do trzech faz
Moduły PV wytwarzają prąd stały, oznaczany jako DC. Jego napięcie zmienia się zależnie od nasłonecznienia, temperatury i liczby połączonych paneli. Domowa instalacja oraz sieć niskiego napięcia potrzebują natomiast prądu przemiennego AC o parametrach zgodnych z siecią, czyli zwykle 230 V względem przewodu neutralnego, 400 V między fazami i 50 Hz.
Falownik trójfazowy tworzy trzy przebiegi sinusoidalne przesunięte względem siebie o 120 stopni. Nie oznacza to, że każde urządzenie w domu otrzymuje 400 V. Typowe odbiorniki jednofazowe nadal korzystają z napięcia 230 V, a urządzenia dużej mocy, takie jak pompa ciepła, płyta indukcyjna czy ładowarka samochodu, mogą wykorzystywać układ trójfazowy.
Najprościej można wyobrazić sobie falownik jako bardzo szybki, elektroniczny sterownik energii. Nie przechowuje on dużych ilości prądu i nie zwiększa magicznie produkcji paneli. Jego zadaniem jest wycisnąć z modułów tyle energii, ile w danej chwili rzeczywiście mogą dostarczyć, a potem podać ją do domu, baterii lub sieci.
Co dzieje się wewnątrz falownika
Śledzenie najlepszego punktu pracy
Na wejściu falownik mierzy napięcie i natężenie prądu z poszczególnych łańcuchów paneli. Układ MPPT, czyli śledzenie punktu mocy maksymalnej, zmienia sposób obciążenia modułów tak, aby uzyskać możliwie największą moc. Punkt ten nie jest stały, bo przesuwa się między innymi przy zmianie zachmurzenia i temperatury.
Większość nowoczesnych urządzeń ma dwa lub więcej niezależnych trackerów MPPT. Ma to znaczenie, gdy jedna część dachu jest skierowana na wschód, a druga na zachód albo gdy połacie są częściowo zacieniane. Łączenie wszystkich paneli na jednym wejściu w takiej sytuacji może obniżyć uzysk, ponieważ różne grupy modułów nie pracują w tych samych warunkach.
Przetwarzanie i sterowanie napięciem
Energia z MPPT trafia do wewnętrznego obwodu pośredniczącego DC. Kondensatory stabilizują napięcie, a tranzystory mocy, najczęściej typu IGBT lub MOSFET, bardzo szybko przełączają przepływ prądu. Sterownik wykorzystuje modulację szerokości impulsu, znaną jako PWM, aby z tych szybkich przełączeń uformować kontrolowany przebieg przypominający sinusoidę.
Na końcu pracują filtry, które ograniczają zakłócenia i wygładzają przebieg. Falownik kontroluje przy tym napięcie, częstotliwość, prąd oraz przesunięcie fazowe. W dobrym urządzeniu cały proces odbywa się automatycznie i trwa bez przerwy, gdy tylko energia z paneli i parametry sieci pozwalają na pracę.
Przeczytaj również: Podatek od fotowoltaiki - kto naprawdę go zapłaci?
Synchronizacja z siecią
Falownik sieciowy nie generuje napięcia całkowicie niezależnie od operatora. Najpierw rozpoznaje parametry sieci, a później dostosowuje do nich fazę i częstotliwość własnego prądu. Dzięki temu energia może bezpiecznie zasilać odbiorniki w budynku albo popłynąć przez licznik do sieci.
Jeżeli napięcie lub częstotliwość wyjdą poza dopuszczalny zakres, urządzenie ograniczy moc albo odłączy się. Działa tu również zabezpieczenie antywyspowe. Oznacza ono, że zwykły falownik on-grid nie powinien podtrzymywać napięcia w instalacji podczas awarii sieci, ponieważ mogłoby to stworzyć zagrożenie dla ekip pracujących na przewodach.
Jak energia rozchodzi się po domu
W ciągu dnia prąd z falownika trafia najpierw do aktywnych odbiorników w budynku. Jeśli instalacja produkuje 6 kW, a dom zużywa w danym momencie 2 kW, pozostałe 4 kW mogą zostać oddane do magazynu energii albo wysłane do sieci, zależnie od konfiguracji systemu.
Trzyfazowe zasilanie pomaga rozłożyć moc między fazy. Nie należy jednak zakładać, że każdy falownik zapewnia idealne równoważenie obciążenia w każdej sytuacji. To, jak energia zostanie rozliczona i jak zachowa się instalacja przy różnych odbiornikach, zależy od modelu falownika, licznika oraz ustawień przyłączeniowych.
| Element systemu | Rola | Znaczenie praktyczne |
|---|---|---|
| Moduły PV | Wytwarzają prąd stały DC | Ich temperatura, kierunek i zacienienie wpływają na produkcję |
| MPPT | Dobiera punkt maksymalnej mocy | Ogranicza straty wynikające ze zmiennych warunków pracy |
| Mostek tranzystorowy | Tworzy przebieg prądu przemiennego | Decyduje o jakości i sprawności konwersji |
| Filtry AC | Wygładzają przebieg i redukują zakłócenia | Pomagają spełnić wymagania jakości energii |
| Układ pomiarowy | Kontroluje napięcie, częstotliwość i prąd | Umożliwia bezpieczną współpracę z siecią |
W praktyce największe znaczenie dla właściciela domu ma autokonsumpcja. Energia zużyta od razu przez pompę ciepła, bojler czy ładowarkę samochodu przynosi zwykle większą korzyść niż nadwyżka oddana do sieci. Dlatego sam wybór falownika to tylko część układanki. Równie ważne jest dopasowanie godzin pracy urządzeń do produkcji z paneli.
Falownik trójfazowy czy jednofazowy
Falownik jednofazowy zasila jedną fazę, natomiast trójfazowy współpracuje z całą instalacją 3 × 230/400 V. W małym domu z niewielką instalacją PV wersja jednofazowa może być wystarczająca. Przy większej mocy, rozbudowanej instalacji odbiorczej i urządzeniach trójfazowych wariant trójfazowy zwykle daje bardziej logiczny układ.
| Kryterium | Falownik jednofazowy | Falownik trójfazowy |
|---|---|---|
| Przyłącze | Jedna faza, 230 V | Trzy fazy, 230/400 V |
| Typowe zastosowanie | Małe instalacje i prostsze budynki | Większe instalacje, pompy ciepła, ładowarki EV |
| Rozłożenie mocy | Produkcja trafia głównie na jedną fazę | Moc jest oddawana do trzech faz |
| Dobór do sieci | Trzeba sprawdzić warunki operatora | Naturalny wybór przy przyłączu trójfazowym |
| Zasilanie awaryjne | Zależne od konkretnego modelu | Wymaga sprawdzenia, czy backup obejmuje trzy fazy |
W Polsce przy instalacjach jednofazowych często pojawia się granica 3,68 kW, ale nie należy traktować jej jako uniwersalnej zasady dla każdej nieruchomości. Ostateczne wymagania wynikają z warunków przyłączenia i instrukcji właściwego operatora sieci. Przy planowanej mocy większej niż kilka kilowatów instalator powinien sprawdzić je przed zakupem urządzenia.
Trójfazowy falownik nie zawsze oznacza wyższą produkcję energii. Jeśli dach jest mały, instalacja ma niewielką moc, a większość odbiorników działa na jednej fazie, korzyść może być przede wszystkim formalna i instalacyjna. Ja zwracam uwagę na to, żeby nie kupować większego urządzenia tylko dlatego, że brzmi bardziej profesjonalnie. Liczy się dopasowanie do paneli, sieci i profilu zużycia.
Najważniejsze parametry przy wyborze
Moc znamionowa AC powinna pasować do planowanej instalacji, ale nie musi być identyczna z mocą modułów. Projektanci często dobierają nieco większą moc paneli po stronie DC niż moc falownika po stronie AC, ponieważ moduły rzadko pracują przez cały rok w warunkach laboratoryjnych. Skala takiego przewymiarowania zależy od orientacji dachu, temperatury, kąta nachylenia i warunków gwarancji.
- Zakres napięcia MPPT powinien obejmować napięcie robocze każdego łańcucha paneli.
- Maksymalne napięcie DC trzeba sprawdzić dla najniższej przewidywanej temperatury, ponieważ zimą napięcie obwodu otwartego modułów rośnie.
- Maksymalny prąd wejściowy musi odpowiadać prądowi paneli, szczególnie przy modułach o wysokim prądzie zwarciowym.
- Liczba trackerów MPPT ma znaczenie przy różnych połaciach dachu i częściowym zacienieniu.
- Sprawność jest ważna, ale nie warto patrzeć wyłącznie na najwyższą wartość katalogową. Równie istotna jest sprawność przy małej i średniej mocy.
- Kompatybilność z magazynem decyduje o tym, czy późniejsza rozbudowa będzie prosta, czy wymusi wymianę falownika.
Jeżeli planujesz zasilanie awaryjne, sprawdź coś więcej niż samo hasło „backup”. Niektóre urządzenia podtrzymują tylko wybrane obwody, inne wymagają dodatkowego przełącznika, a jeszcze inne nie mogą zasilać wszystkich trzech faz jednocześnie. To różnica, która wychodzi dopiero podczas awarii, więc lepiej wyjaśnić ją przed montażem.
Ograniczenia i typowe błędy w działaniu
Falownik może wyłączać się w słoneczne dni nie dlatego, że jest uszkodzony, ale z powodu zbyt wysokiego napięcia w lokalnej sieci. Gdy wiele instalacji PV oddaje energię w tej samej okolicy, napięcie może wzrosnąć i urządzenie zadziała zgodnie z zabezpieczeniami. Pomaga wtedy analiza parametrów sieci, poprawa połączeń, zmiana nastaw wykonana przez uprawnioną osobę albo interwencja operatora.
Częstym błędem jest łączenie paneli o różnej orientacji, mocy lub stopniu zacienienia na jednym trackerze MPPT. Drugi problem to nieuwzględnienie wzrostu napięcia zimą. W skrajnym przypadku łańcuch, który latem wygląda poprawnie, może przekroczyć dopuszczalne napięcie falownika przy mrozie.
Nie należy też mylić falownika trójfazowego z urządzeniem działającym niezależnie od sieci. Zwykły falownik on-grid nie zasili domu podczas przerwy w dostawie prądu, nawet jeśli panele są wtedy mocno nasłonecznione. Do tego potrzebny jest system hybrydowy z magazynem, wydzielonym wyjściem awaryjnym i odpowiednim układem przełączającym.
Samodzielne podłączanie strony DC i AC jest ryzykowne. Łańcuchy paneli mogą mieć napięcia sięgające kilkuset woltów, a instalacja musi uwzględniać zabezpieczenia przeciwprzepięciowe, uziemienie, przekroje przewodów i wymagania operatora. W tym miejscu oszczędność na fachowym montażu jest pozorna, bo błędne ustawienia mogą obniżyć uzysk albo skrócić życie urządzenia.
Co naprawdę warto zapamiętać przed montażem
Falownik trójfazowy pobiera zmienną energię z paneli, wyszukuje ich najlepszy punkt pracy, przekształca prąd DC w trzy zsynchronizowane fazy AC i kieruje energię tam, gdzie jest potrzebna. Jego skuteczność zależy nie tylko od samej elektroniki, ale także od poprawnego projektu łańcuchów, napięcia sieci i sposobu wykorzystania energii w domu.
Przed zakupem sprawdź warunki przyłączenia, zakres MPPT, napięcie dla niskich temperatur, liczbę trackerów oraz możliwość współpracy z magazynem. Dobrze dobrany falownik nie musi być najbardziej rozbudowanym modelem w katalogu. Powinien za to pasować do dachu, instalacji elektrycznej i codziennego rytmu zużycia prądu.
