Po montażu paneli przychodzi moment, w którym sama deklaracja wykonawcy nie wystarcza. Potrzebny jest czytelny dokument potwierdzający stan instalacji, wyniki pomiarów i ewentualne usterki. Dobry wzór protokołu pomiarów instalacji fotowoltaicznej powinien obejmować zarówno stronę DC, jak i AC, oględziny, dane mierników oraz końcową ocenę bezpieczeństwa.
Dobry protokół pokazuje nie tylko wynik, ale też sposób jego uzyskania
- Nie ma jednego urzędowego formularza, ale dokument powinien odpowiadać wymaganiom norm PN-EN 62446-1 i PN-HD 60364-6.
- Każdy string PV trzeba opisać osobno, a przy pomiarach podać między innymi napięcie, prąd, izolację oraz warunki pogodowe.
- Oględziny są obowiązkową częścią sprawdzenia, a nie dodatkiem do tabeli z pomiarami.
- Protokół podpisuje osoba kompetentna w zakresie wykonywania czynności kontrolno-pomiarowych.
- Wynik negatywny powinien zawierać opis usterki i zalecenie jej usunięcia, a nie samo oznaczenie „niezgodne”.
Do czego służy protokół pomiarów fotowoltaiki
Protokół jest dokumentacją odbiorczą albo okresową, która pokazuje, czy instalacja została wykonana bezpiecznie i działa zgodnie z założeniami. Przydaje się przy przekazaniu systemu inwestorowi, zgłoszeniu instalacji do operatora, późniejszym serwisie, sprzedaży domu oraz kontroli po kilku latach użytkowania.
Nie traktuję go jako formalności do podpisania na ostatniej stronie dokumentacji. Dobrze przygotowany raport pozwala odtworzyć, co dokładnie zmierzono, kiedy, jakim przyrządem i przy jakich warunkach. Jeżeli po roku pojawi się problem z jednym łańcuchem modułów, taka informacja może szybko wskazać, czy usterka powstała niedawno, czy parametry były nieprawidłowe już przy odbiorze.
W Polsce nie obowiązuje jeden uniwersalny formularz dla każdej instalacji PV. Wzór można dostosować do wielkości systemu, liczby falowników, obecności magazynu energii, instalacji odgromowej i wymagań operatora sieci. Dokument powinien jednak odzwierciedlać zakres sprawdzenia wynikający przede wszystkim z norm PN-EN 62446-1, PN-HD 60364-6 oraz wymagań dla instalacji fotowoltaicznych z grupy PN-HD 60364-7-712.
Trzeba też odróżnić protokół odbiorczy od okresowej kontroli instalacji elektrycznej. Prawo budowlane przewiduje kontrolę instalacji elektrycznej co najmniej raz na 5 lat, ale częstsze sprawdzenie może wynikać z warunków pracy, zaleceń producenta, ubezpieczenia albo niepokojących objawów, takich jak przegrzewanie złączy, wybijanie zabezpieczeń czy spadek wydajności.

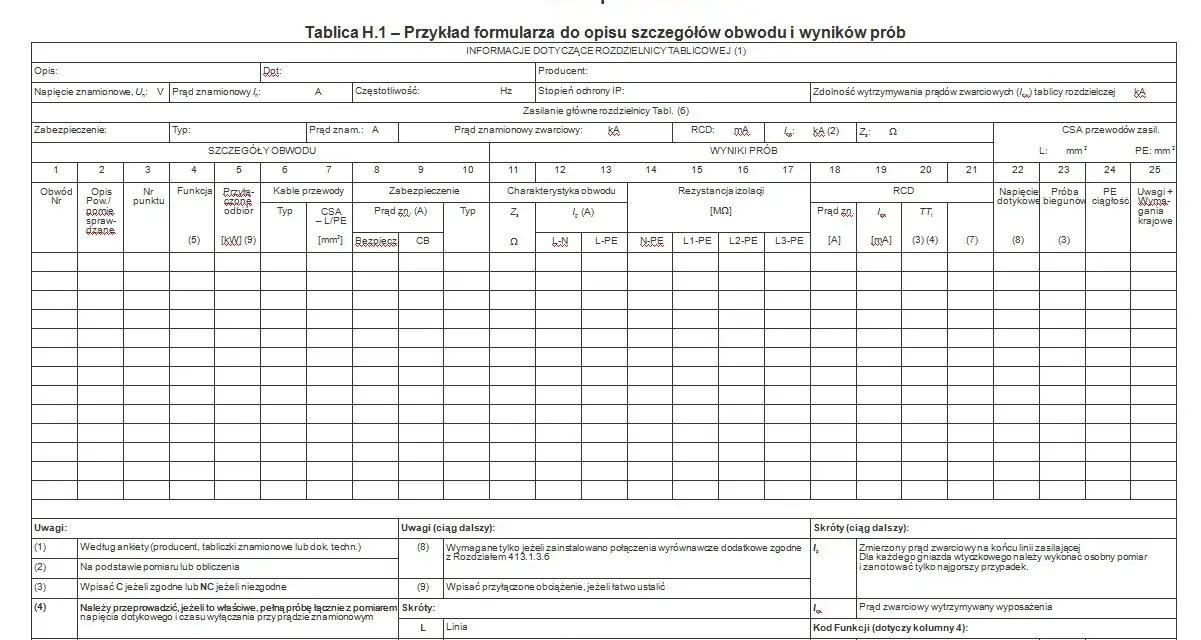

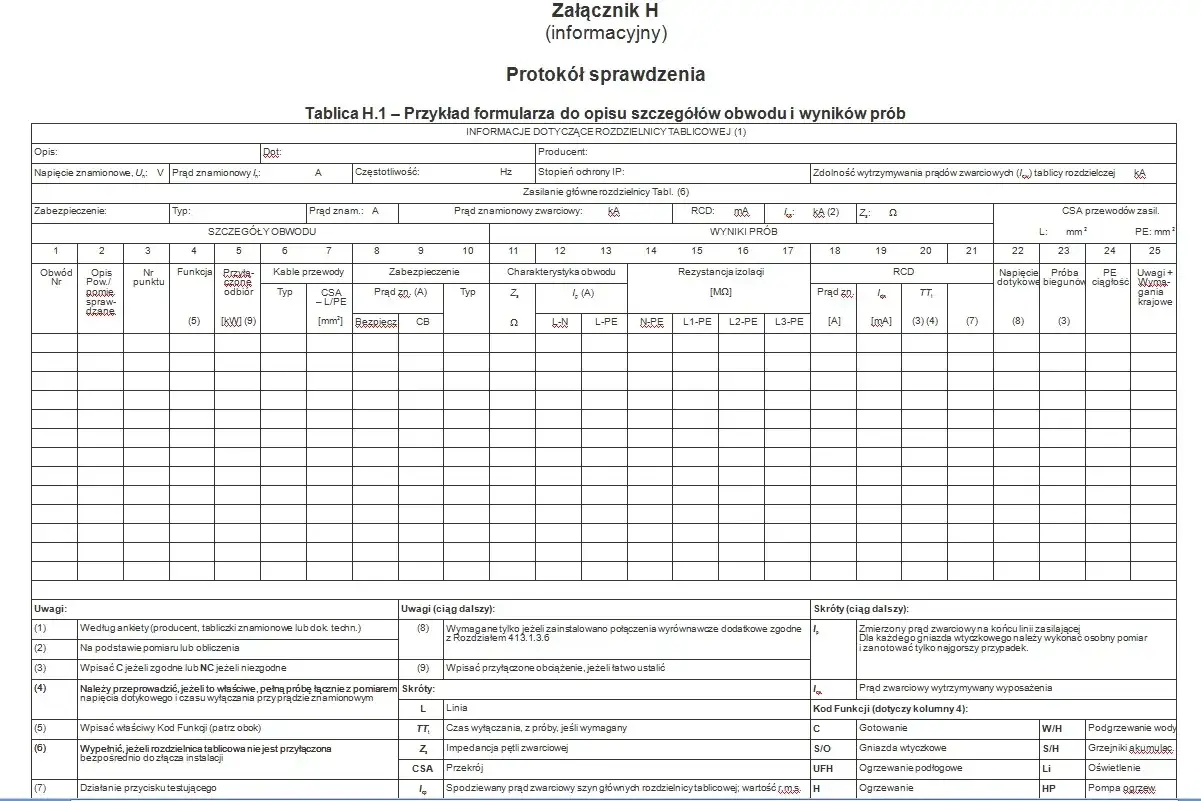

Co powinien zawierać gotowy wzór dokumentu
Najlepiej podzielić protokół na kilka logicznych części. Dzięki temu osoba odbierająca instalację nie musi szukać danych falownika w tabeli dotyczącej rezystancji izolacji, a wyniki każdego stringu są łatwe do porównania.
| Część dokumentu | Jakie informacje wpisać |
|---|---|
| Dane ogólne | Numer protokołu, data pomiarów, adres instalacji, inwestor, wykonawca i rodzaj sprawdzenia. |
| Opis systemu | Moc modułów w kWp, moc falownika w kW, liczba modułów, liczba stringów, typ instalacji on-grid, off-grid lub hybrydowej. |
| Urządzenia | Producent i model modułów, falownika, zabezpieczeń, rozłączników, ograniczników przepięć oraz magazynu energii, jeśli występuje. |
| Dokumentacja odniesienia | Schemat elektryczny, dokumentacja powykonawcza, instrukcje producentów i zastosowane normy. |
| Oględziny | Stan konstrukcji, modułów, przewodów, złączy, oznaczeń, zabezpieczeń, uziemienia i tras kablowych. |
| Pomiary strony DC | Polaryzacja, napięcie obwodu otwartego Voc, prąd zwarciowy Isc, rezystancja izolacji i ciągłość połączeń ochronnych. |
| Pomiary strony AC | Rezystancja izolacji, impedancja pętli zwarcia, działanie RCD, ciągłość przewodu ochronnego, uziemienie i parametry zabezpieczeń. |
| Wnioski | Ocena pozytywna, negatywna lub warunkowa, wykaz usterek, zalecenia i termin ponownego sprawdzenia. |
| Podpisy | Imię i nazwisko osoby wykonującej pomiary, numer kwalifikacji, podpis inwestora oraz podpis wykonawcy, jeśli dokument tego wymaga. |
W protokole warto zostawić miejsce na numer seryjny miernika i datę jego wzorcowania lub sprawdzenia. Samo wpisanie nazwy urządzenia jest zbyt mało precyzyjne, zwłaszcza gdy pomiary mają znaczenie gwarancyjne albo będą przedstawiane ubezpieczycielowi.
Przeczytaj również: Wydajność paneli fotowoltaicznych - co naprawdę wpływa na uzysk?
Prosty szablon danych nagłówkowych
| Pole | Przykładowy zapis |
|---|---|
| Numer protokołu | PV/06/2026/014 |
| Adres instalacji | ul. Słoneczna 12, 00-000 Warszawa |
| Inwestor | Imię i nazwisko lub nazwa firmy |
| Rodzaj sprawdzenia | Odbiorcze, powykonawcze albo okresowe |
| System | On-grid, 9,90 kWp, 2 stringi, falownik trójfazowy 10 kW |
| Data i warunki | Data, godzina, nasłonecznienie, temperatura otoczenia i modułów |
| Osoba wykonująca | Imię, nazwisko, zakres kwalifikacji i podpis |
Przykładowe dane powyżej są wyłącznie wzorem układu dokumentu. Nie wolno wpisywać wartości „orientacyjnych” w miejsce rzeczywistych wyników. Jeżeli pomiaru nie dało się wykonać, trzeba zaznaczyć przyczynę, na przykład brak możliwości odłączenia odbiornika albo zbyt małe nasłonecznienie.
Jakie oględziny i pomiary wpisać po stronie DC
Strona DC obejmuje moduły, przewody prądu stałego, złącza, rozłączniki i wejścia falownika. To obszar, w którym napięcie może występować także po wyłączeniu zasilania AC, dlatego pomiarów nie powinno się wykonywać bez odpowiedniego przygotowania i sprzętu.
Oględziny powinny objąć między innymi stan szyb i ramek modułów, mocowanie konstrukcji, prowadzenie przewodów, ochronę przed promieniowaniem UV, promienie gięcia kabli oraz prawidłowe połączenie złączy. Sprawdza się także oznaczenia obwodów, obecność rozłącznika DC, ograniczników przepięć i połączeń wyrównawczych.
| Sprawdzenie | Co odnotować | Dlaczego ma znaczenie |
|---|---|---|
| Polaryzacja | Wynik dodatni lub ujemny dla każdego stringu | Odwrotne podłączenie może uszkodzić falownik i zaburzyć pracę instalacji. |
| Napięcie Voc | Wartość w woltach dla każdego stringu | Pokazuje, czy liczba modułów i połączenia odpowiadają projektowi. |
| Prąd Isc | Wartość w amperach, warunki pomiaru i nasłonecznienie | Ułatwia wykrycie przerwy, złego połączenia albo wyraźnie słabszego łańcucha. |
| Rezystancja izolacji | Wartość w megaomach, napięcie pomiarowe i badany obwód | Wskazuje ryzyko upływu prądu do ziemi lub uszkodzenia izolacji. |
| Ciągłość połączeń ochronnych | Wynik, metoda pomiaru i punkty pomiarowe | Potwierdza skuteczność ochrony konstrukcji i dostępnych części przewodzących. |
Warto podać również temperaturę modułów i natężenie promieniowania, ponieważ Voc i Isc zależą od warunków pracy. Wynik uzyskany przy słabym świetle nie powinien być bezrefleksyjnie porównywany z pomiarem wykonanym w pełnym słońcu.
Przy większych instalacjach każdy string powinien mieć osobny wiersz. Jeden zbiorczy wynik dla całej strony DC utrudnia wykrycie problemu, a różnica między poszczególnymi łańcuchami może być ważniejsza niż sama średnia.
Co sprawdzić po stronie AC i przy ochronie przeciwporażeniowej
Po stronie AC protokół powinien obejmować odcinek od falownika do rozdzielnicy oraz, zależnie od zakresu zlecenia, połączenie z instalacją budynku. Zakres badań dobiera się do układu sieci, rodzaju zabezpieczeń, obecności wyłącznika różnicowoprądowego i sposobu przyłączenia falownika.
| Element | Przykładowy zakres zapisu |
|---|---|
| Rezystancja izolacji | Badany przewód lub obwód, napięcie pomiarowe, wynik w MΩ i wartość wymagana. |
| Ciągłość PE i połączeń wyrównawczych | Punkty pomiarowe, wynik, metoda i ocena. |
| Impedancja pętli zwarcia | Obwód, impedancja, spodziewany prąd zwarciowy i ocena zabezpieczenia. |
| Wyłącznik RCD | Typ, prąd znamionowy, prąd zadziałania, czas zadziałania i wynik próby. |
| Uziemienie | Rodzaj uziomu, metoda, wynik rezystancji oraz punkt wykonania pomiaru. |
| Próba funkcjonalna | Uruchomienie falownika, reakcja zabezpieczeń, komunikaty błędów i prawidłowe wyłączenie. |
Nie każda instalacja wymaga identycznego zestawu pomiarów. Przykładowo, sposób badania RCD zależy od tego, czy urządzenie rzeczywiście występuje w danym obwodzie i jaki ma typ. Z kolei rezystancję uziemienia trzeba interpretować razem z projektem ochrony odgromowej i przeciwporażeniowej, a nie na podstawie jednej uniwersalnej liczby.
W protokole dobrze jest zaznaczyć, czy pomiar wykonano przy odłączonym falowniku, czy zgodnie z procedurą producenta. Nie każdy miernik instalacji elektrycznej nadaje się do testów PV, a nieprawidłowe napięcie pomiarowe może doprowadzić do uszkodzenia elektroniki.
Jak wykonać dokumentację krok po kroku
- Zbierz dokumentację. Przygotuj schemat, dane modułów, falownika, zabezpieczeń, trasy kablowe i informacje o uziemieniu.
- Zidentyfikuj obwody. Nadaj stringom i obwodom AC oznaczenia zgodne ze schematem. Dzięki temu wynik można później przypisać do konkretnej części instalacji.
- Wykonaj oględziny. Sprawdź montaż, przewody, złącza, rozłączniki, oznakowanie, zabezpieczenia oraz dostęp do urządzeń.
- Wykonaj pomiary DC. Zapisz wyniki osobno dla każdego stringu wraz z warunkami pogodowymi i parametrami miernika.
- Sprawdź stronę AC. Wykonaj pomiary ochronne i próby funkcjonalne odpowiednie dla zastosowanego układu.
- Porównaj wyniki z dokumentacją. Sama liczba nie przesądza o poprawności. Trzeba uwzględnić projekt, instrukcję falownika, dane modułów i wymagania zabezpieczeń.
- Opisz niezgodności. Każda wada powinna mieć lokalizację, opis ryzyka i zalecany sposób usunięcia.
- Sformułuj wniosek i podpisz dokument. Protokół powinien jasno wskazywać, czy instalację dopuszczono do użytkowania, dopuszczono warunkowo, czy wymaga poprawek.
W praktyce najwięcej zamieszania powodują pomiary wykonane przed zakończeniem wszystkich prac. Jeżeli później zmieniono trasę przewodu, wymieniono zabezpieczenie albo dołożono moduły, wcześniejszy protokół nie opisuje już faktycznego stanu systemu. Ostateczne badanie powinno odbyć się po zakończeniu montażu, ale przed przekazaniem instalacji do normalnej eksploatacji.
Osoba wykonująca czynności kontrolno-pomiarowe powinna mieć kwalifikacje obejmujące odpowiedni zakres prac. W praktyce najczęściej sprawdza się świadectwo kwalifikacyjne G1 z zakresem kontrolno-pomiarowym, ale przy kontroli okresowej znaczenie może mieć także właściwe uprawnienie budowlane. Sam wydruk formularza nie daje prawa do wykonywania pomiarów.
Najczęstsze błędy w protokołach fotowoltaicznych
Pierwszy błąd to zbyt ogólny opis. Wpis „instalacja sprawna” nie zastępuje wyników pomiarów, oznaczenia stringów ani informacji o mierniku. Taki dokument niewiele pomaga przy serwisie i może zostać zakwestionowany przez inwestora lub operatora.
Drugi problem to brak oględzin. Nawet prawidłowe parametry elektryczne nie wykluczają luźnego złącza, przewodu leżącego na dachu, nieprawidłowego prowadzenia kabla albo braku oznaczeń po stronie DC. Te usterki mogą stworzyć zagrożenie dopiero po dłuższym czasie pracy.
Powtarzają się też inne niedociągnięcia:
- brak temperatury modułów i informacji o nasłonecznieniu,
- wpisanie jednego wyniku dla kilku stringów,
- brak numeru seryjnego miernika,
- brak informacji o napięciu testu izolacji,
- mieszanie wyników strony DC i AC w jednej tabeli,
- brak oceny zabezpieczeń przeciwprzepięciowych,
- podpis bez wskazania kwalifikacji osoby wykonującej pomiary,
- oznaczenie usterki jako „negatywna” bez opisu jej lokalizacji.
Nie kopiowałbym bez sprawdzenia formularza znalezionego w internecie. Wiele dostępnych wzorów pomija magazyn energii, optymalizatory, mikrofalowniki albo instalację odgromową. Szablon powinien być punktem wyjścia, nie gotową odpowiedzią dla każdego obiektu.
Jak ocenić, czy dokument jest naprawdę kompletny
Przed podpisaniem protokołu przejrzyj go jak osoba, która za rok będzie szukała przyczyny awarii. Czy z dokumentu wynika, który string miał konkretny wynik? Czy można ustalić, jakim miernikiem wykonano test? Czy wiadomo, co zrobiono z wykrytą niezgodnością?
Kompletny dokument powinien pozwalać odpowiedzieć na cztery proste pytania: co badano, kiedy to badano, czym wykonano pomiar i jaki był wniosek. Jeżeli brakuje jednej z tych informacji, protokół może wyglądać profesjonalnie, ale jego wartość techniczna będzie ograniczona.
Do protokołu warto dołączyć schemat powykonawczy, kartę ustawień falownika, zdjęcia rozdzielnic i oznaczeń oraz dokumentację gwarancyjną. Nie zawsze są one częścią samego formularza, lecz razem tworzą znacznie użyteczniejszą dokumentację instalacji.
Dokument, który ułatwi późniejszy serwis instalacji
Najlepszy wzór nie jest najdłuższy, tylko dopasowany do konkretnego systemu. Dla małej instalacji domowej wystarczy kilka przejrzystych tabel, natomiast przy większym układzie trzeba rozdzielić stringi, falowniki, obwody AC, magazyn energii i ochronę odgromową.
Przed odbiorem sprawdź, czy protokół zawiera rzeczywiste wyniki, opis warunków pomiaru, dane przyrządów, oględziny, wnioski oraz podpis osoby z odpowiednimi kwalifikacjami. Taki dokument nie tylko zamyka etap montażu, ale też tworzy punkt odniesienia dla kolejnych kontroli i napraw.
