Jak działa falownik fotowoltaiczny i jak go dobrze dobrać?

Gdy panele produkują energię, powstaje prąd stały, którego nie można bezpośrednio wykorzystać w domowych gniazdkach. To falownik przekształca go w prąd przemienny zgodny z parametrami sieci, a przy okazji pilnuje wydajności instalacji, bezpieczeństwa i przepływu energii. Wyjaśniam, jak działa falownik fotowoltaiczny, czym różnią się jego typy oraz na jakie parametry zwrócić uwagę przy wyborze.

Od prądu stałego do energii w gniazdku

Moduły fotowoltaiczne wytwarzają energię w postaci prądu stałego DC. Jego napięcie i natężenie zmieniają się zależnie od nasłonecznienia, temperatury oraz obciążenia. Domowe urządzenia potrzebują natomiast prądu przemiennego AC o parametrach zgodnych z siecią elektroenergetyczną.

Falownik pełni więc funkcję elektronicznego pośrednika między panelami, instalacją domową, siecią i ewentualnym magazynem energii. W typowej instalacji jednofazowej na wyjściu otrzymujemy około 230 V i 50 Hz, a w instalacji trójfazowej napięcie międzyfazowe wynosi około 400 V. Tak opisuje to również materiał dydaktyczny Open AGH, wskazując falownik jako przekształtnik DC/AC dopasowujący energię z paneli do parametrów sieci.

Nie jest to zwykła „przejściówka”. Urządzenie przez cały czas mierzy napięcie, prąd, częstotliwość i fazę, a następnie steruje elektroniką mocy tak, aby prąd mógł bezpiecznie zasilać odbiorniki lub popłynąć do sieci. Każda strata na tym etapie obniża ilość energii, którą realnie wykorzystamy w domu.

Co dzieje się wewnątrz urządzenia

1. Wejście DC przyjmuje energię z jednego lub kilku łańcuchów paneli, nazywanych stringami.
2. Regulator MPPT dobiera napięcie i natężenie tak, aby moduły pracowały w punkcie maksymalnej mocy.
3. Obwód pośredni DC stabilizuje energię, między innymi za pomocą kondensatorów.
4. Mostek tranzystorowy szybko przełącza prąd stały, tworząc przebieg odpowiadający prądowi przemiennemu.
5. Filtry wyjściowe wygładzają przebieg, ograniczając zakłócenia i harmoniczne.
6. Układ synchronizacji dopasowuje napięcie wyjściowe do sieci i kontroluje zabezpieczenia.

Właśnie dlatego falownik często nazywa się sercem instalacji. Same panele mogą mieć wysoką moc znamionową, ale bez prawidłowo dobranego przekształtnika nie uda się jej efektywnie wykorzystać.

MPPT decyduje, ile energii wyciągną panele

Skrót MPPT oznacza śledzenie punktu mocy maksymalnej. W uproszczeniu falownik sprawdza, przy jakim połączeniu napięcia i prądu moduły dostarczają najwięcej energii, po czym na bieżąco koryguje ich punkt pracy. Jest to potrzebne, ponieważ optymalne parametry zmieniają się praktycznie przez cały dzień.

Rano panele pracują w innych warunkach niż w południe. Dodatkowo ich temperatura wpływa na napięcie, a częściowe zacienienie może zmienić charakterystykę całego stringu. Dobry algorytm MPPT reaguje na te zmiany automatycznie, bez potrzeby ręcznej regulacji.

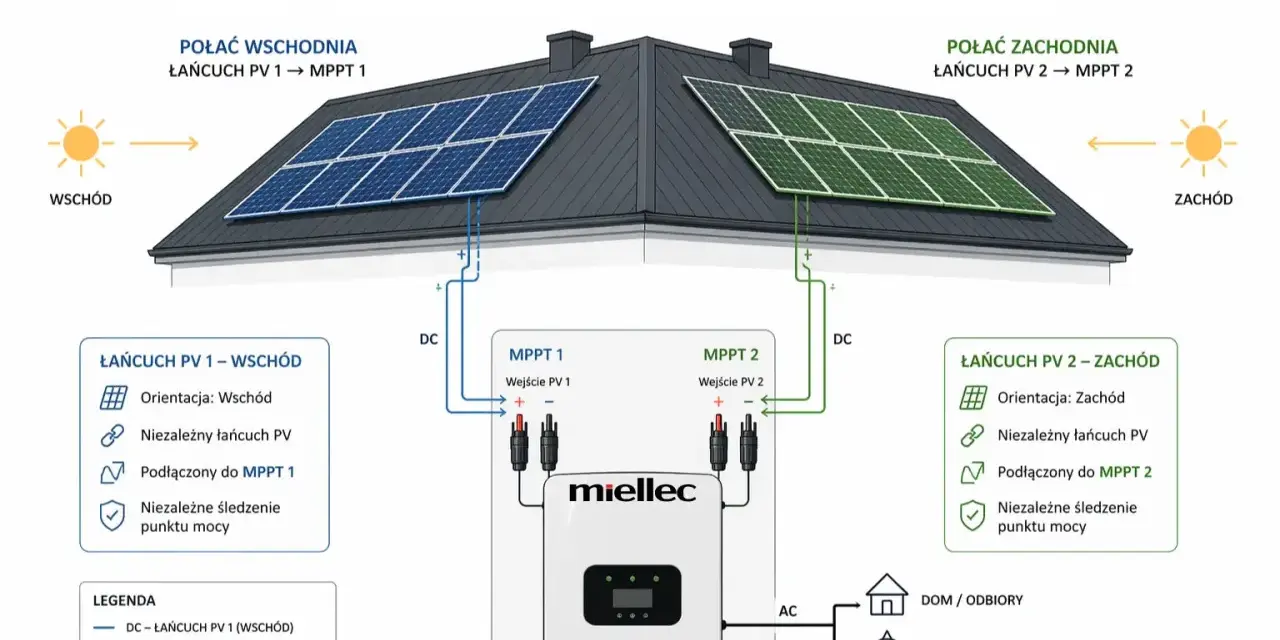

Dlaczego liczba trackerów ma znaczenie

Jeden tracker MPPT może obsługiwać określoną grupę stringów pracujących w podobnych warunkach. Jeżeli jedna połać dachu jest skierowana na wschód, druga na południe, a dodatkowo część paneli zasłania komin, podłączenie wszystkiego do jednego wejścia może ograniczyć produkcję.

Niezależne wejścia MPPT pozwalają rozdzielić takie grupy i każdą z nich prowadzić w odpowiednim punkcie pracy. Nie oznacza to jednak, że większa liczba trackerów zawsze rozwiąże problem zacienienia. Przy trudnym dachu lepszym rozwiązaniem może być mikrofalownik albo optymalizator, choć wiąże się to z większą liczbą urządzeń na dachu i potencjalnie trudniejszym serwisem.

Przykład z domowej instalacji

Załóżmy, że na dachu znajduje się 8 paneli od strony południowej i 8 od strony wschodniej. Połączenie obu grup w jeden string zmusiłoby je do wspólnej pracy mimo różnych godzin nasłonecznienia. Rozdzielenie ich na dwa wejścia MPPT pozwala falownikowi lepiej wykorzystać poranną produkcję ze wschodu i południową produkcję z drugiej połaci.

To jeden z parametrów, który moim zdaniem bywa niesłusznie pomijany podczas porównywania ofert. Sama moc falownika mówi niewiele, jeśli nie wiadomo, jak urządzenie poradzi sobie z konkretnym układem dachu.

Jak falownik współpracuje z domem i siecią

Energia z paneli jest najpierw kierowana do bieżących odbiorników, takich jak lodówka, pompa ciepła czy ładowarka samochodu. Nadwyżka może zostać przekazana do magazynu energii albo wysłana do sieci, zależnie od konfiguracji systemu. Gdy produkcja jest zbyt mała, dom pobiera brakującą energię z sieci lub z akumulatora.

Falownik nie decyduje o tym wyłącznie na podstawie mocy paneli. Analizuje także zapotrzebowanie budynku, stan baterii, ustawienia użytkownika i możliwości konkretnego modelu. W instalacji hybrydowej można ustawić priorytet autokonsumpcji, ładowania magazynu albo zasilania awaryjnego.

Przeczytaj również: Wydajność paneli fotowoltaicznych - co naprawdę wpływa na uzysk?

Dlaczego zwykła fotowoltaika nie działa podczas awarii sieci

Typowy falownik on-grid musi wykrywać obecność i poprawne parametry sieci. Kiedy napięcie znika albo wychodzi poza dopuszczalny zakres, urządzenie odłącza się automatycznie. Chroni to pracowników usuwających awarię, ponieważ instalacja prosumenta nie może niekontrolowanie zasilać odłączonego fragmentu sieci.

Wytyczne publikowane na gov.pl opisują tę funkcję jako zabezpieczenie przed pracą wyspową. Sam fakt, że w dzień świeci słońce, nie oznacza więc, że dom z klasyczną instalacją PV będzie miał prąd po wyłączeniu zasilania.

Zasilanie awaryjne wymaga falownika hybrydowego z wyjściem EPS lub podobnym rozwiązaniem, odpowiedniego magazynu oraz układu, który fizycznie oddzieli obwody awaryjne od sieci. Nie każdy falownik hybrydowy zapewnia pełne zasilanie domu, a moc i czas pracy zależą od baterii oraz podłączonych odbiorników.

Rodzaje falowników i ich praktyczne różnice

W domu jednorodzinnym najczęściej spotykam falownik stringowy. Jest prosty, łatwo dostępny i zwykle korzystny cenowo. Jeżeli jednak dach jest skomplikowany, tania konfiguracja nie zawsze okazuje się najtańsza w eksploatacji, bo straty produkcji mogą przewyższyć oszczędność na urządzeniu.

Mikrofalowniki dają szczegółowy podgląd pracy poszczególnych modułów, ale dostęp do elektroniki na dachu może utrudnić naprawę. Z kolei falownik hybrydowy ma sens wtedy, gdy rzeczywiście planujemy magazyn energii lub potrzebujemy zasilania rezerwowego. Kupowanie go wyłącznie „na wszelki wypadek” nie zawsze jest ekonomicznie uzasadnione.

Parametry, które trzeba sprawdzić przed wyborem

Dobór falownika powinien zaczynać się od projektu instalacji, a nie od samej marki. Najważniejsze jest dopasowanie strony DC, czyli paneli, do strony AC, czyli instalacji domowej i sieci.

• Moc znamionowa AC określa, ile energii falownik może oddawać do instalacji w sposób ciągły.
• Zakres napięcia MPPT musi obejmować napięcie pracy zaprojektowanych stringów.
• Maksymalne napięcie DC trzeba sprawdzić szczególnie przy niskiej temperaturze, gdy napięcie paneli rośnie.
• Maksymalny prąd wejściowy musi odpowiadać prądowi modułów, zwłaszcza w nowoczesnych panelach o wysokim natężeniu.
• Liczba MPPT powinna pasować do liczby połaci, kierunków i grup paneli.
• Sprawność informuje, jaka część energii DC zostanie zamieniona na energię AC. W kartach katalogowych współczesnych urządzeń często pojawia się wartość maksymalna bliska 98%, ale rzeczywisty wynik zależy od obciążenia i warunków pracy.
• Klasa ochrony i poziom hałasu mają znaczenie, gdy urządzenie będzie montowane w garażu, pomieszczeniu gospodarczym albo blisko sypialni.

Projektant powinien też policzyć przewymiarowanie strony DC. Instalacja na przykład 6 kWp paneli z falownikiem 5 kW może pracować poprawnie, ponieważ panele rzadko osiągają moc znamionową przez długi czas. Nie ma jednak jednej uniwersalnej proporcji, ponieważ znaczenie mają orientacja dachu, kąt nachylenia, lokalny klimat i ograniczenia konkretnego modelu.

Najczęstszy błąd polega na sprawdzeniu wyłącznie mocy urządzenia. Falownik 6 kW może nie pasować do danego zestawu paneli, jeśli przekroczony zostanie dopuszczalny prąd lub napięcie wejściowe. Taki dobór powinien wykonać instalator na podstawie kart katalogowych, a nie samej nazwy produktu.

Bezpieczeństwo i codzienna kontrola pracy

Falownik ma zabezpieczenia przeciwprzepięciowe, przeciążeniowe, temperaturowe i związane z parametrami sieci. Nie zastępują one jednak prawidłowego montażu, ochrony przeciwprzepięciowej, uziemienia i poprawnie wykonanych połączeń. Szczególnie po stronie DC mogą występować wysokie napięcia, gdy na moduły pada światło.

Nie rozłączałbym złączy fotowoltaicznych pod obciążeniem ani nie otwierał obudowy bez odpowiednich uprawnień. W razie alarmu lepiej zapisać kod błędu, sprawdzić komunikat w aplikacji i skontaktować się z instalatorem, zamiast wielokrotnie wyłączać oraz włączać urządzenie.

Monitoring pomaga szybko zauważyć spadek produkcji. Jednodniowa różnica nie musi oznaczać awarii, ale utrzymujący się spadek względem podobnych dni może wskazywać na zabrudzenie paneli, zacienienie, problem ze stringiem albo błąd komunikacji. Warto sprawdzić także, czy aplikacja pokazuje produkcję całej instalacji, a nie tylko chwilową moc.

Do orientacyjnej oceny można porównać wykresy z podobnych, bezchmurnych dni. Gwałtowne przerwy w połowie dnia są bardziej niepokojące niż łagodnie niższa produkcja zimą, gdy krótszy dzień i niskie położenie słońca naturalnie ograniczają uzysk.

Co naprawdę warto zapamiętać o pracy falownika

Falownik wykonuje trzy zadania naraz. Wyszukuje najlepszy punkt pracy paneli, zamienia prąd stały na przemienny oraz pilnuje, aby energia była zgodna z wymaganiami instalacji i sieci. W systemie hybrydowym dochodzi jeszcze sterowanie magazynem energii i obwodami awaryjnymi.

Przy wyborze urządzenia patrzę przede wszystkim na dopasowanie do dachu, zakresy napięcia i prądu, liczbę MPPT oraz realne potrzeby domu. Marka i aplikacja są ważne, ale nie naprawią błędnego projektu. Dobrze dobrany falownik nie musi być najbardziej rozbudowanym modelem, tylko takim, który pracuje bezpiecznie i efektywnie w konkretnych warunkach.

Najkrócej mówiąc, zasada działania falownika polega na inteligentnym przetworzeniu energii z paneli w prąd użyteczny dla domu. To właśnie jakość tego procesu, właściwy dobór parametrów i poprawne zabezpieczenia decydują o tym, ile energii z instalacji rzeczywiście wykorzystamy.
