Wybór modułów PV nie powinien kończyć się na porównaniu liczby watów z reklamy. Parametry paneli fotowoltaicznych mówią, ile energii moduł może wyprodukować, jak zachowa się podczas upału, czy pasuje do falownika i ile miejsca zajmie na dachu. Poniżej wyjaśniam najważniejsze oznaczenia z karty katalogowej oraz pokazuję, które wartości naprawdę mają znaczenie w domu jednorodzinnym.
Najważniejsze dane decydują o uzysku, dopasowaniu i trwałości instalacji
- Moc Pmax określa maksymalną moc modułu w warunkach laboratoryjnych, a nie stałą produkcję na dachu.
- Sprawność 21-23% ma największe znaczenie wtedy, gdy powierzchnia dachu jest ograniczona.
- Współczynnik temperaturowy pokazuje, jak szybko panel traci moc podczas nagrzewania.
- Voc, Vmp, Isc i Imp trzeba sprawdzić razem z zakresem pracy falownika.
- Wymiary, masa i obciążenie mechaniczne wpływają na możliwość bezpiecznego montażu.
- Gwarancja produktu i degradacja są ważniejsze niż sama wysoka moc początkowa.
[search_image] karta katalogowa panelu fotowoltaicznego parametry STC NOCT napięcie prąd schemat techniczny
Co naprawdę oznaczają liczby w karcie katalogowej
Najważniejsza wartość to Pmax, czyli maksymalna moc wyjściowa modułu. Panel opisany jako 450 W ma moc szczytową 450 Wp, ale osiąga ją tylko w określonych warunkach testowych. W polskich realiach moc chwilowa często będzie niższa, ponieważ zmieniają się nasłonecznienie, temperatura ogniw, kąt padania promieni i zabrudzenie powierzchni.
STC i NOCT pokazują dwa różne obrazy tego samego panelu
Parametry STC są wyznaczane przy natężeniu promieniowania 1000 W/m², temperaturze ogniwa 25°C i widmie AM1.5. To wygodny, wspólny standard porównywania produktów, ale nie opis typowego letniego dnia. Ciemny moduł na dachu może nagrzewać się znacznie powyżej temperatury otoczenia.
NOCT, czyli nominalna temperatura pracy ogniwa, lepiej przybliża normalne warunki. Test zakłada zwykle promieniowanie 800 W/m², temperaturę otoczenia 20°C i wiatr o prędkości 1 m/s. Moc podawana dla NOCT bywa **o około 20-30% niższa od wartości STC**, dlatego nie należy traktować tej różnicy jako wady produktu.
| Oznaczenie | Znaczenie | Co z tego wynika |
|---|---|---|
| Pmax | Maksymalna moc modułu w watach | Pomaga obliczyć moc całej instalacji |
| Voc | Napięcie obwodu otwartego | Jest ważne przy sprawdzaniu napięcia łańcucha paneli |
| Vmp lub Vmpp | Napięcie w punkcie maksymalnej mocy | Decyduje o współpracy z zakresem MPPT falownika |
| Isc | Prąd zwarciowy | Pomaga dobrać zabezpieczenia i ocenić obciążenie wejścia falownika |
| Imp lub Impp | Prąd w punkcie maksymalnej mocy | Pokazuje, jakiego prądu wymaga moduł podczas normalnej pracy |
| η lub sprawność | Udział promieniowania zamieniany na energię elektryczną | Wyższa wartość oznacza więcej mocy z tej samej powierzchni |
W praktyce nie porównuję wyłącznie Pmax. Dwa moduły o mocy 450 W mogą mieć różne napięcie, prąd, rozmiar i współczynnik temperaturowy, a więc zachowywać się inaczej po podłączeniu do tego samego falownika.
Moc i sprawność nie zawsze oznaczają to samo
W kartach współczesnych modułów dachowych często spotyka się zakres około 430-460 W oraz sprawność przekraczającą 21%. Najlepsze modele przeznaczone na ograniczone połacie dachu osiągają około 22-24%, ale sama sprawność nie przesądza jeszcze o opłacalności. Liczy się także cena, dostępność, gwarancja, zacienienie i koszt montażu.

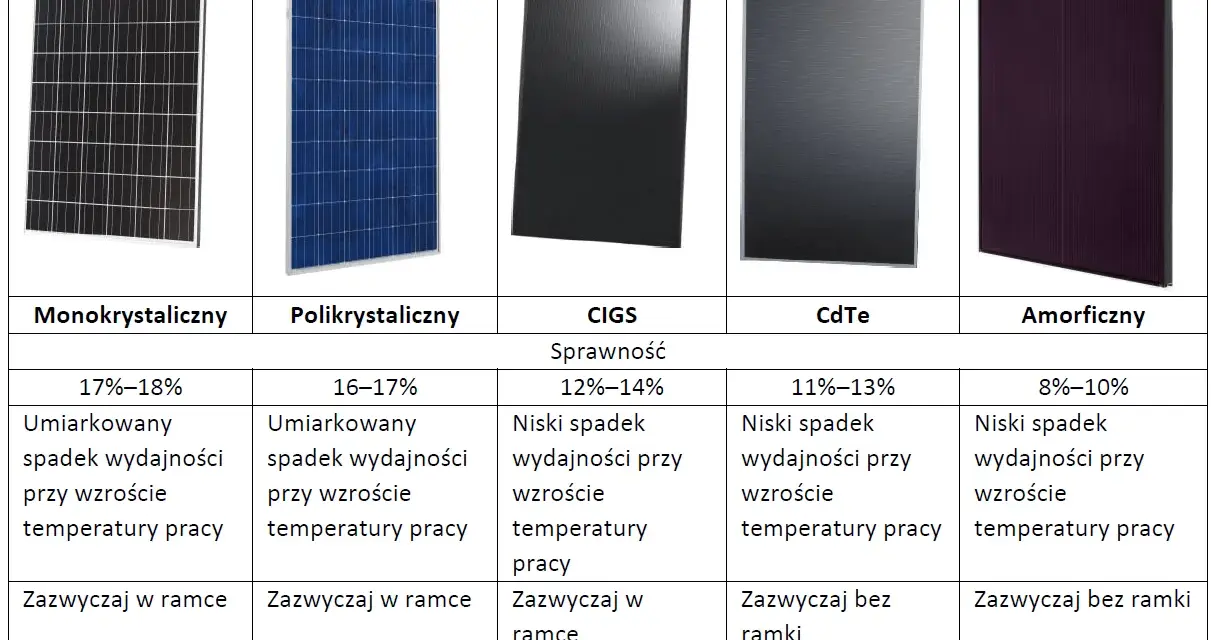

Jak technologia ogniw wpływa na wybór
Moduły monokrystaliczne są obecnie standardem dla domów jednorodzinnych. Wśród nich znajdziemy konstrukcje typu PERC oraz nowsze rozwiązania n-type, na przykład TOPCon. Te drugie często oferują **mniejszą degradację, wyższą sprawność i korzystniejszy współczynnik temperaturowy**, lecz trzeba porównywać konkretne karty katalogowe, a nie same nazwy technologii.
Panele bifacjalneprodukują energię również od tylnej strony. Na jasnym podłożu, przy montażu na gruncie lub na odpowiednio zaprojektowanej konstrukcji mogą uzyskać dodatkową produkcję, ale na ciemnym dachu i przy małej szczelinie pod modułem efekt będzie ograniczony. Nie dopłacałbym do bifacjalności tylko dlatego, że brzmi nowocześnie.
Wersje full black poprawiają wygląd połaci, jednak czarna powierzchnia może mocniej się nagrzewać, a konkretne modele nie zawsze oferują najwyższą moc z metra kwadratowego. Jeśli dach jest duży, estetyka może być rozsądnym priorytetem. Przy małej powierzchni najpierw sprawdziłbym **moc i sprawność**, a dopiero potem kolor ramy.
Ile miejsca zajmuje instalacja
Typowy moduł o mocy około 450 W ma wymiary mniej więcej **1,76 × 1,13 m** i waży około 21 kg. Sama powierzchnia jednego panelu wynosi blisko 2 m², lecz po doliczeniu odstępów, krawędzi dachu i przejść serwisowych trzeba przyjąć większy zapas.
Przykładowo 12 modułów po 450 W daje łącznie 5,4 kWp i zajmuje około 24 m² samej powierzchni paneli. Na rzeczywistym dachu potrzeba zwykle około 27-30 m², zależnie od układu, kominów, lukarn i wymaganych odległości od krawędzi.
Temperatura, cień i degradacja zmieniają realną produkcję
Każdy moduł ma współczynnik temperaturowy mocy, najczęściej zapisywany jako wartość ujemna, na przykład -0,29%/°C. Oznacza to, że po przekroczeniu temperatury ogniwa przyjętej w STC moc spada o około 0,29% na każdy dodatkowy stopień.
Jeżeli ogniwo nagrzeje się do 65°C, różnica względem STC wynosi 40°C. Przy współczynniku -0,29%/°C strata wyniesie około 11,6%, więc panel o mocy 450 W może w tych warunkach osiągać około 398 W, pomijając inne czynniki. Dlatego przy dachu mocno nasłonecznionym korzystniejszy może być moduł o lepszym współczynniku temperaturowym, nawet jeśli ma podobną moc nominalną.
Cień działa inaczej niż zwykłe osłabienie nasłonecznienia. Zacienienie jednego modułu w szeregu może ograniczać pracę całego łańcucha, choć diody bypass częściowo zmniejszają ten problem. Przy kominie, drzewach lub sąsiednim budynku rozważyłbym **optymalizatory albo mikrofalowniki**, ale nie traktowałbym ich jako automatycznego lekarstwa na źle zaprojektowany układ.
Przeczytaj również: Uziemienie paneli fotowoltaicznych - jak zrobić to poprawnie?
Co sprawdzić w gwarancji mocy
