Prawidłowe podłączenie jednofazowego licznika ORNO wymaga przede wszystkim rozpoznania konkretnego modelu i jego oznaczeń na zaciskach. Pokażę, jak odczytać schemat, rozróżnić wejście od wyjścia, poprowadzić przewody L i N oraz sprawdzić działanie urządzenia, a także wskażę błędy, które mogą skończyć się uszkodzeniem licznika, pożarem albo porażeniem.
Najważniejsze zasady montażu licznika ORNO
- Zawsze sprawdź model i korzystaj z jego instrukcji, ponieważ układ zacisków może się różnić.
- Przewód fazowy L prowadzi się przez licznik od wejścia zasilania do wyjścia na odbiorniki.
- Przewód neutralny N podłącza się do odpowiednich zacisków wejściowego i wyjściowego.
- Przewód ochronny PE nie przechodzi przez licznik, tylko trafia na listwę ochronną.
- Prace przy rozdzielnicy powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Najpierw ustal, jaki licznik ORNO masz przed sobą
Pod nazwą jednofazowego licznika ORNO kryje się kilka różnych urządzeń. Mogą to być proste liczniki do pomiaru energii, modele z wyjściem impulsowym S0, wersje z komunikacją RS485 albo większe wskaźniki montowane na kilku modułach DIN. Nie wolno kopiować schematu z innego modelu tylko dlatego, że obudowa wygląda podobnie.
Na froncie lub bocznej części obudowy znajdź oznaczenie, na przykład OR-WE-512, OR-WE-521 albo OR-WE-523. Instrukcje producenta ORNO pokazują różne układy zacisków, dlatego przed rozpoczęciem pracy trzeba porównać symbol urządzenia z dokumentacją.
| Przykładowy model | Prąd maksymalny | Montaż | Co trzeba sprawdzić |
|---|---|---|---|
| OR-WE-512 | 100 A | 1 moduł DIN | Wejście i wyjście L oraz zaciski N |
| OR-WE-521 | 40 A | 1 moduł DIN | Układ przewodów głównych i wyjście S0 |
| OR-WE-523 | 80 A | 2 moduły DIN | Zaciski 1-4 oraz dodatkowe porty komunikacyjne |
Parametr „prąd maksymalny” nie oznacza, że licznik może zastąpić zabezpieczenie nadprądowe. Informuje tylko, jakim prądem można go stale obciążać. Jeśli urządzenie ma obsługiwać obwód o większym obciążeniu, wybór modelu trzeba uzgodnić z projektem instalacji, przekrojem przewodów i zabezpieczeniami.

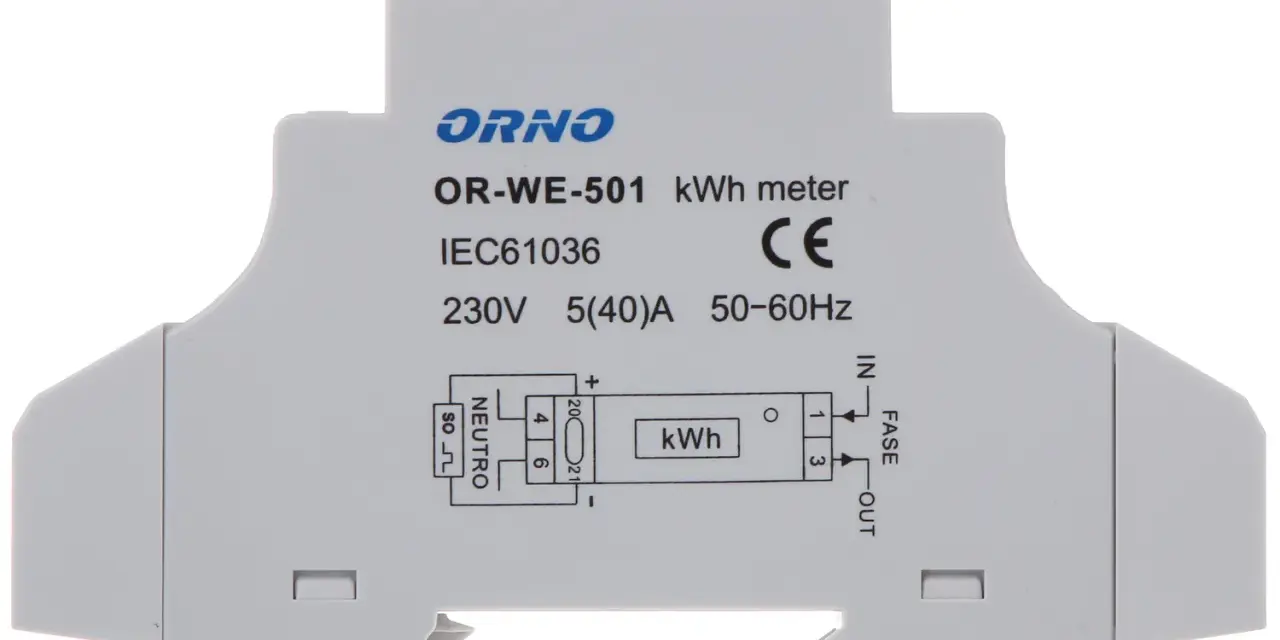

Jak działa podstawowy schemat podłączenia
W typowej instalacji jednofazowej licznik mierzy energię pobieraną przez odbiorniki przy napięciu około 230 V i częstotliwości 50 Hz. Przez urządzenie przechodzi przewód fazowy L, a w wielu modelach także przewód neutralny N. Przewód ochronny PE pozostaje poza torem pomiarowym.
Przewód fazowy L
Fazę doprowadzoną od strony zasilania podłącza się do zacisku oznaczonego jako L IN, wejście L albo napięcie wejściowe. Z drugiego zacisku, opisanego jako L OUT lub wyjście L, prowadzi się przewód do obwodu, którego zużycie ma być mierzone.
W modelu OR-WE-523 producent opisuje zacisk 1 jako wejście napięcia, a zacisk 2 jako wyjście napięcia. W innych licznikach oznaczenia mogą być inne, dlatego numer zacisku zawsze trzeba odczytać z obudowy konkretnego urządzenia.
Przewód neutralny N
Przewód neutralny zasilania trafia do zacisku N wejściowego, a przewód wychodzący do odbiorników do zacisku N wyjściowego. Nie należy omijać toru N, jeśli instrukcja danego licznika przewiduje jego przeprowadzenie przez urządzenie.
Przeczytaj również: Blackout w domu - jak przygotować się na brak prądu?
Przewód ochronny PE
Żółto-zielony przewód ochronny prowadzi się na listwę PE i nie podłącza do zacisków pomiarowych licznika. Nie wolno też wykonywać przypadkowego mostka między N i PE za wyłącznikiem różnicowoprądowym, ponieważ może to powodować jego zadziałanie i tworzyć niebezpieczny układ ochronny.
| Przewód | Typowa funkcja | Przebieg |
|---|---|---|
| L | Faza | Wejście licznika L IN - wyjście L OUT - odbiorniki |
| N | Przewód neutralny | Zacisk N wejściowy - zacisk N wyjściowy - odbiorniki |
| PE | Ochrona przeciwporażeniowa | Listwa PE, z pominięciem licznika |
Podłączenie krok po kroku w rozdzielnicy
Poniższy opis traktuję jako wyjaśnienie schematu, a nie zgodę na samodzielną pracę przy instalacji pod napięciem. W rozdzielnicy może występować napięcie również wtedy, gdy wyłączony jest jeden aparat. Sam wyłącznik światła albo próbnik neonowy nie potwierdza bezpiecznego odłączenia obwodu.
- Odłącz zasilanie całej rozdzielnicy lub właściwego pola, zabezpiecz wyłącznik przed przypadkowym załączeniem i sprawdź brak napięcia odpowiednim testerem dwubiegunowym.
- Zweryfikuj licznik, jego zakres prądowy, sposób montażu i oznaczenia zacisków. Sprawdź również, czy urządzenie jest przeznaczone do pomiaru bezpośredniego, a nie do pracy z przekładnikiem prądowym.
- Zamocuj obudowę na standardowej szynie DIN TH-35. Licznik powinien być stabilny, dostępny do odczytu i zamontowany w obudowie rozdzielnicy zapewniającej ochronę przed dotykiem.
- Podłącz fazę zasilającą do zacisku wejściowego L, a przewód fazowy wychodzący do mierzonego obwodu do zacisku L OUT.
- Podłącz neutralny zgodnie ze schematem modelu. W licznikach z osobnymi zaciskami N przewód zasilający trafia na N wejściowy, a przewód obciążenia na N wyjściowy.
- Pozostaw PE na listwie ochronnej. Nie wykorzystuj zacisków licznika do łączenia przewodów ochronnych.
- Sprawdź zaciski pod kątem pełnego wsunięcia żyły, braku luźnych drucików i właściwego dokręcenia. Jeśli instrukcja podaje moment dokręcania, trzeba się go trzymać.
- Załóż osłony zacisków i dopiero po zamknięciu rozdzielnicy przywróć zasilanie. W wybranych modelach osłony mogą być przystosowane do plombowania.
W przypadku licznika dodatkowego najczęściej montuje się go za głównym zabezpieczeniem instalacji i przed obwodem, którego zużycie ma być analizowane. Licznik nie zastępuje wyłącznika nadprądowego, różnicowoprądowego ani rozłącznika izolacyjnego, więc jego obecność nie może być powodem usuwania wymaganych zabezpieczeń.
Jak sprawdzić, czy licznik działa poprawnie
Po załączeniu zasilania wyświetlacz powinien się uruchomić, a urządzenie powinno wskazywać napięcie lub stan pracy zgodny z instrukcją. Przy podłączonym odbiorniku dioda impulsowa zwykle zaczyna migać, przy czym częstsze miganie oznacza większy chwilowy pobór energii.
Najprostszy test polega na podłączeniu odbiornika o znanej mocy, na przykład grzałki o mocy około 2 kW. Taki odbiornik pracujący przez pół godziny powinien zużyć w przybliżeniu 1 kWh, choć dokładny wynik zależy od rzeczywistej mocy urządzenia. To dobry test orientacyjny, ale nie zastępuje pomiaru kontrolnego wykonawanego profesjonalnym przyrządem.
Jeśli licznik nie nalicza energii, sprawdza się przede wszystkim obecność napięcia, kierunek podłączenia L IN i L OUT, ciągłość przewodu N oraz poprawność obciążenia. Nie wolno testować instalacji przez dotykanie przewodów ani zdejmowanie osłon przy włączonym zasilaniu.
Błędy, przez które pomiar jest niewiarygodny
Najczęstszy problem stanowi zamiana wejścia z wyjściem. Licznik może wtedy pokazywać błędny kierunek przepływu energii, nie naliczać poboru albo sygnalizować pracę w sposób inny niż przewidział producent.
- Podłączenie tylko przewodu L przy pominięciu wymaganego toru N.
- Przeprowadzenie przewodu PE przez licznik zamiast pozostawienia go na listwie ochronnej.
- Wykorzystanie zacisków S0 lub RS485 jako zacisków zasilających. Są to wyjścia komunikacyjne lub impulsowe, a nie główny tor 230 V.
- Przeciążenie licznika przez dobór modelu o zbyt małym prądzie maksymalnym.
- Luźne dokręcenie przewodu, które może powodować grzanie zacisku, nadtopienie obudowy i przerwę w zasilaniu.
- Brak osłony zacisków i pozostawienie dostępnych części pod napięciem.
Szczególną ostrożność zachowuję przy urządzeniach opisanych jako „wskaźnik zużycia energii”. Nie każdy taki produkt jest licznikiem przeznaczonym do rozliczeń między stronami. Zgodność z MID, zakres prądu, klasa dokładności i przeznaczenie trzeba sprawdzić w dokumentacji, zwłaszcza gdy pomiar ma mieć znaczenie formalne.
Kiedy montaż trzeba zlecić elektrykowi
Jeżeli licznik ma trafić do rozdzielnicy głównej, instalacja jest stara, przewody nie mają czytelnych oznaczeń albo nie wiadomo, który aparat odłącza dany obwód, samodzielny montaż nie jest rozsądnym skrótem. To samo dotyczy instalacji z fotowoltaiką, agregatem, magazynem energii lub kilkoma źródłami zasilania.
Nie wolno samodzielnie ingerować w zaplombowany licznik operatora sieci. W takim przypadku wymiana, przeniesienie albo zmiana układu pomiarowego wymaga uzgodnienia z właściwym operatorem. Licznik ORNO może być natomiast używany jako dodatkowy podlicznik prywatnego obwodu, jeśli jego montaż nie narusza istniejącego układu zabezpieczeń i zasad eksploatacji instalacji.
Elektryk powinien dobrać przekrój przewodów, sposób zabezpieczenia, miejsce montażu oraz kolejność aparatów. Jego pomoc jest szczególnie ważna wtedy, gdy licznik ma monitorować pompę ciepła, ładowarkę samochodową, warsztat albo cały budynek, ponieważ takie odbiorniki mogą długo pracować przy dużym obciążeniu.
Co sprawdzić przed zamknięciem rozdzielnicy
Najbezpieczniejsza kontrola końcowa jest krótka, ale dokładna. Sprawdź zgodność modelu z instrukcją, kierunek L od zasilania do odbiornika, ciągłość N, prawidłowe prowadzenie PE oraz stan osłon. Jeżeli choć jedno oznaczenie na urządzeniu jest nieczytelne, nie zgaduj, tylko przerwij montaż i odszukaj właściwy schemat.
Dobrze podłączony licznik ORNO powinien stabilnie wskazywać zużycie, reagować na zmianę obciążenia i nie powodować nagrzewania zacisków ani przewodów. Wszelkie trzaski, zapach spalenizny, migotanie zasilania lub nienaturalne ciepło obudowy są sygnałem do natychmiastowego odłączenia instalacji i wezwania elektryka.
Najważniejsza zasada jest prosta: schemat funkcjonalny zwykle sprowadza się do przeprowadzenia L i N przez właściwe zaciski wejściowe oraz wyjściowe, ale konkretny model ORNO zawsze ma pierwszeństwo przed ogólnym rysunkiem z internetu. Dzięki temu pomiar będzie użyteczny, a rozdzielnica zachowa wymagany poziom bezpieczeństwa.
