Przy montażu fotowoltaiki decyzja, czy przewody solarne prowadzić w peszlu, czy pozostawić bez dodatkowej osłony, nie jest wyłącznie kwestią estetyki. Od sposobu ułożenia zależy odporność kabli na słońce, wilgoć, wiatr, uszkodzenia mechaniczne i późniejsze koszty serwisu. Pokażę, kiedy peszel rzeczywiście pomaga, jaki model wybrać i w jakich miejscach można bezpiecznie z niego zrezygnować.
Najważniejsza decyzja zależy od trasy przewodu
- Peszel nie zawsze jest obowiązkowy, ale przewód musi mieć odpowiednią odporność na UV i warunki zewnętrzne.
- Na dachu dodatkowa osłona ma sens tam, gdzie występuje ryzyko przetarcia, uderzenia lub kontaktu z ostrą krawędzią.
- Do fotowoltaiki wybiera się peszel odporny na UV, najlepiej o odporności mechanicznej 750N lub wyższej.
- Nieprawidłowy peszel może zatrzymywać wodę, zwiększać temperaturę przewodów i utrudniać późniejszą diagnostykę.
- W typowym domu najlepszy efekt daje połączenie przewodów mocowanych bezpośrednio przy panelach z osłoną na zejściu do falownika.
Peszel nie jest obowiązkowy wszędzie, ale ochrona przewodu już tak
Przewód solarny typu H1Z2Z2-K jest projektowany do pracy na zewnątrz. Ma podwójną izolację, jest odporny na promieniowanie UV, wilgoć i szeroki zakres temperatur, dlatego nie musi automatycznie znajdować się w rurze osłonowej. Sam fakt, że kabel biegnie po dachu, nie oznacza jeszcze konieczności zakładania peszla.
Liczy się przede wszystkim sposób prowadzenia. Kabel nie powinien leżeć luźno na pokryciu dachowym, ocierać się o blachę ani wisieć na złączach MC4. Trzeba go przymocować do konstrukcji, zachować odpowiedni promień gięcia i ułożyć tak, aby nie tworzył miejsc, w których zbiera się woda.
Ja traktuję peszel jako dodatkową ochronę mechaniczną, a nie zamiennik właściwego przewodu. Zwykła szara rura do instalacji wewnętrznych nie zabezpieczy trasy na dachu, bo po kilku sezonach może stać się krucha pod wpływem słońca. Również owinięcie kabla taśmą izolacyjną nie zastępuje trwałej osłony.
Kiedy prowadzenie kabli w peszlu ma największy sens
Dodatkowa rura ochronna jest szczególnie przydatna na odcinkach narażonych na przypadkowe uderzenie, przetarcie albo nacisk. Dotyczy to zwłaszcza zejścia z dachu, przejścia przez elewację i fragmentów biegnących w pobliżu krawędzi konstrukcji.
Trasy narażone na uszkodzenia mechaniczne
Peszel sprawdza się przy przejściu przez konstrukcję wsporczą, w pobliżu obróbek blacharskich oraz wszędzie tam, gdzie kabel mógłby zetknąć się z ostrym elementem. Osłona ogranicza również ryzyko uszkodzenia podczas mycia paneli, odśnieżania dachu lub prac serwisowych.
Zejście do falownika i przejście przez ścianę

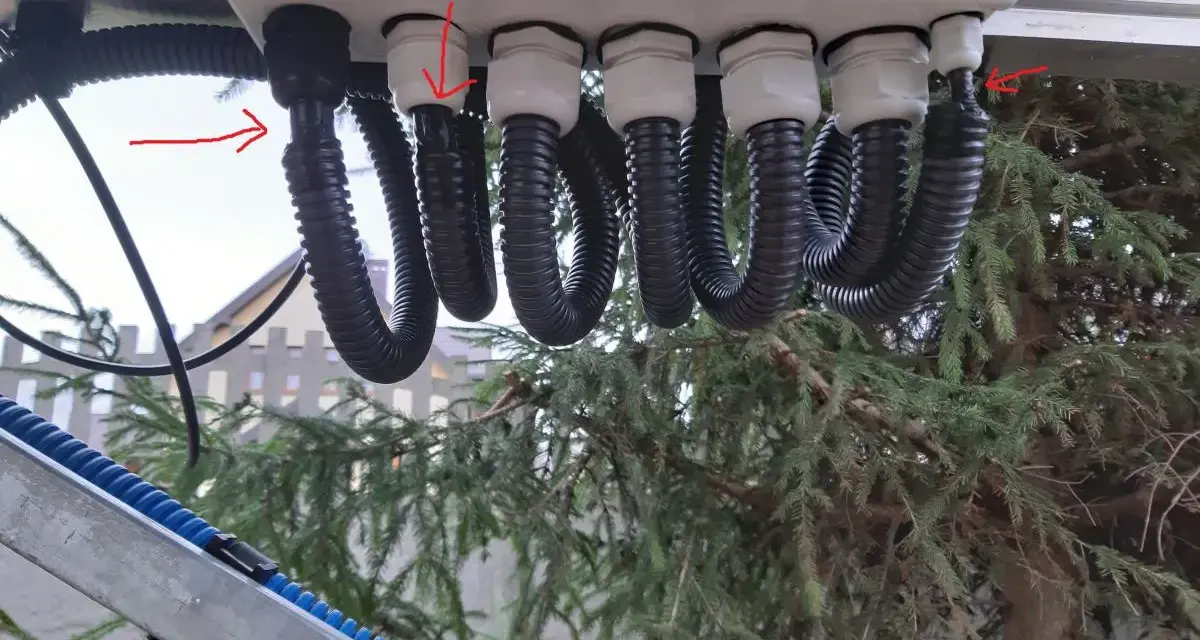

Odcinek między panelami a falownikiem często biegnie po elewacji, w garażu albo w pomieszczeniu gospodarczym. W tym miejscu peszel lub sztywna rura osłonowa pomaga chronić przewody przed uderzeniem, gryzoniami i przypadkowym przewierceniem. Przejście przez ścianę powinno dodatkowo zostać uszczelnione, aby woda nie dostała się do wnętrza budynku.
Instalacje naziemne i przewody prowadzone w gruncie

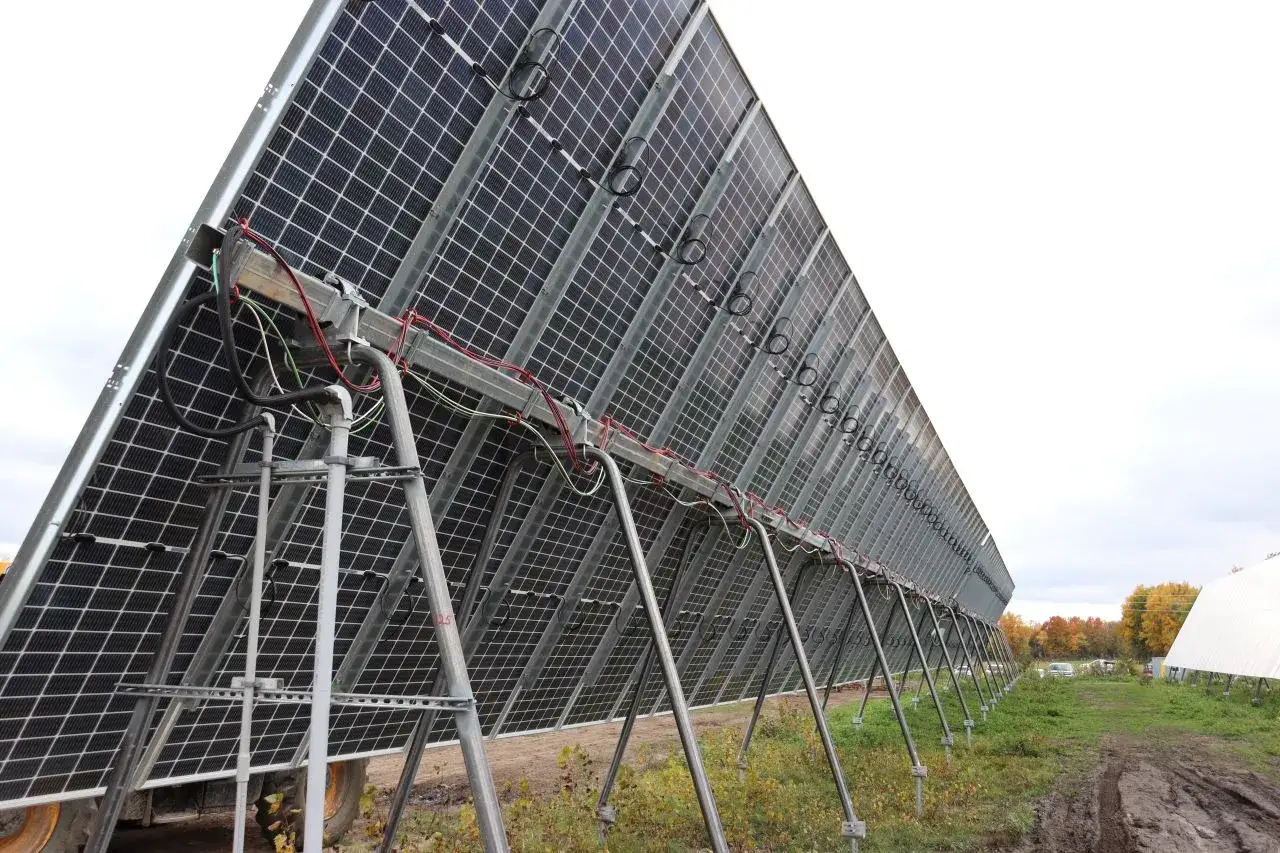

Przy panelach na konstrukcji wolnostojącej kable są bardziej narażone na kontakt z ziemią, trawą, narzędziami ogrodowymi i zwierzętami. W takim układzie stosuje się odpowiednią rurę osłonową przeznaczoną do ziemi albo peszel o wysokiej odporności mechanicznej. Zwykły lekki peszel nie powinien być traktowany jako pełnoprawna osłona kabla w wykopie.
W gruncie lepsza bywa gładka rura o większej sztywności, ponieważ łatwiej ją uszczelnić i przeciągnąć przez nią przewody. Gdy kabel przebiega pod podjazdem lub chodnikiem, znaczenie ma odporność na nacisk, a nie sama elastyczność osłony.
Kiedy można bezpiecznie zrezygnować z peszla
Na dachu skośnym przewody między modułami często prowadzi się bez dodatkowej rury. Jest to rozsądne rozwiązanie, jeśli użyto kabla solarnego zgodnego z wymaganiami dla instalacji PV, a przewód został krótko i stabilnie przypięty do konstrukcji.
Bez peszla można pozostawić kabel, gdy spełnione są jednocześnie następujące warunki:
- przewód ma oznaczenie odpowiednie dla instalacji fotowoltaicznych, na przykład H1Z2Z2-K i zgodność z EN 50618,
- trasa nie jest narażona na tarcie, zgniatanie ani kontakt z ostrymi krawędziami,
- kabel nie leży bezpośrednio na pokryciu dachowym,
- uchwyty są odporne na UV i rozmieszczone tak, aby przewód nie zwisał pod własnym ciężarem,
- złącza pozostają dostępne do kontroli i nie są zanurzone w wodzie.
Takie prowadzenie ma nawet pewną zaletę. Przewody nie są zamknięte w osłonie, która może nagrzewać się na słońcu i zatrzymywać wilgoć. Na krótkich odcinkach pod panelami dobrze zamocowany przewód solarny bywa rozwiązaniem prostszym i trwalszym niż przypadkowy peszel.
Jaki peszel wybrać do instalacji fotowoltaicznej
Najważniejsze oznaczenie to odporność na promieniowanie UV. Do zastosowań zewnętrznych wybiera się czarne peszle lub rury osłonowe z wyraźną deklaracją producenta, że nadają się do pracy na słońcu. Kolor nie jest jednak wystarczającym dowodem jakości, dlatego warto sprawdzić kartę produktu.
Na dachu często stosuje się peszle o odporności na ściskanie 750N. W miejscach bardziej narażonych na nacisk można wybrać wariant 1250N albo sztywną rurę osłonową. Liczba w oznaczeniu opisuje odporność mechaniczną, a nie odporność na UV, dlatego trzeba sprawdzić oba parametry osobno.
Średnica i sposób układania
Dla dwóch przewodów o przekroju 6 mm² często wybiera się peszel o średnicy nominalnej 25 mm. Przykładowy produkt 25 mm może mieć około 21 mm średnicy wewnętrznej, co daje miejsce na przeciągnięcie przewodów i zachowanie rozsądnego luzu. Przy dłuższej trasie, kilku stringach lub większej liczbie kabli lepiej zastosować większy rozmiar.
Nie należy wpychać przewodów na siłę. Zbyt ciasna rura utrudnia chłodzenie, zwiększa ryzyko uszkodzenia izolacji podczas przeciągania i komplikuje wymianę kabla. Unikam również długich poziomych odcinków karbowanego peszla bez odpływu, ponieważ mogą działać jak rynienka zatrzymująca wodę.
Przeczytaj również: Wydajność paneli fotowoltaicznych - co naprawdę wpływa na uzysk?
Złącza powinny pozostać poza osłoną
Połączenia MC4 nie powinny być ukrywane w peszlu ani zakopywane w miejscu, do którego nie ma dostępu. Złącze musi być prawidłowo zaciśnięte, kompatybilne z drugą wtyczką i zabezpieczone przed stałym zaleganiem wody. Osłona nie naprawi źle wykonanego połączenia.
Peszel czy prowadzenie bez osłony w różnych miejscach instalacji
| Miejsce prowadzenia | Najczęściej polecane rozwiązanie | Dlaczego |
|---|---|---|
| Połączenia między panelami | Kabel solarny bez peszla, mocowany do konstrukcji | Krótka trasa, łatwa kontrola i brak potrzeby dodatkowej osłony, jeśli nie ma ryzyka przetarcia. |
| Pod panelami | Bez peszla lub w systemowym uchwycie kablowym | Przewody nie powinny zwisać ani dotykać dachu. Dodatkowa rura nie zawsze poprawia sytuację. |
| Zejście z dachu | Peszel UV, rura osłonowa lub korytko | Ochrona przed wiatrem, obróbkami blacharskimi i przypadkowym uszkodzeniem. |
| Elewacja i garaż | Osłona mechaniczna dobrana do miejsca | Zmniejsza ryzyko uderzenia, przewiercenia i uszkodzenia przez osoby postronne. |
| Wykop do paneli naziemnych | Rura przeznaczona do gruntu | Chroni przed naciskiem, wilgocią i uszkodzeniami podczas prac ogrodowych. |
Widać tu prostą zasadę. Im większe ryzyko mechaniczne, tym bardziej potrzebna jest osłona. Nie ma natomiast sensu zakładać peszla na każdy centymetr przewodu tylko dlatego, że wygląda profesjonalnie.
Najczęstsze błędy przy zabezpieczaniu przewodów
Najczęściej spotykam się z sytuacją, w której inwestor kupuje dobry kabel, a później osłabia całą instalację nieodpowiednim osprzętem. Błąd może polegać na użyciu peszla bez ochrony UV, zbyt ciasnym upakowaniu przewodów albo pozostawieniu rury luźno leżącej na rozgrzanym dachu.
- Użycie zwykłego peszla przeznaczonego do wnętrz, który szybko kruszeje na słońcu.
- Układanie przewodów w rurze bez sprawdzenia minimalnego promienia gięcia.
- Prowadzenie kabli w taki sposób, że woda stoi wewnątrz osłony.
- Chowanie złączy MC4 w peszlu lub pod warstwą izolacji.
- Przypinanie przewodów do elementów, które mogą je przecierać podczas pracy na wietrze.
- Łączenie przewodów dodatnich i ujemnych w odległych trasach, co zwiększa powierzchnię pętli i może pogarszać ochronę przed przepięciami.
- Traktowanie peszla jako ochrony przeciwpożarowej bez sprawdzenia jego klasy reakcji na ogień.
Do typowej instalacji domowej warto też policzyć koszt materiałów. Kabel H1Z2Z2-K 6 mm² kosztuje orientacyjnie około 3,80-5,30 zł za metr, a peszel UV 25 mm w opakowaniu 50 m około 130-200 zł. Cena osłony jest więc niewielka w porównaniu z całą instalacją, ale jej zastosowanie powinno wynikać z trasy, a nie z automatycznego schematu.
Najbezpieczniejszy kompromis przy typowej instalacji domowej
W większości domowych instalacji PV zastosowałbym przewody solarne bez peszla między modułami, pod warunkiem ich dobrego zamocowania i odsunięcia od pokrycia dachowego. Peszel UV albo sztywniejszą rurę osłonową przeznaczyłbym na zejście z dachu, przejście przez elewację oraz miejsca dostępne dla ludzi i narzędzi.
Przed zamknięciem trasy sprawdziłbym oznaczenie kabla, odporność osłony na UV, sposób odprowadzania wody i dostęp do wszystkich połączeń. Dobór przekroju przewodów, zabezpieczeń, uziemienia oraz ochrony przeciwprzepięciowej powinien ocenić instalator z uprawnieniami, bo sam peszel nie decyduje o bezpieczeństwie całego systemu.
Najlepsza instalacja nie jest tą, w której osłony znajduje się najwięcej, lecz tą, w której każdy przewód ma właściwą ochronę dokładnie tam, gdzie jest ona potrzebna.
