Metalowa rama modułu może wyglądać na bezpieczną tylko dlatego, że leży wysoko i nie jest podłączona do żadnego urządzenia. W rzeczywistości instalacja PV pracuje na dachu przez kilkadziesiąt lat, jest narażona na wilgoć, przepięcia i wyładowania atmosferyczne, dlatego poprawne uziemienie paneli fotowoltaicznych ma znaczenie dla ochrony ludzi i falownika. Poniżej wyjaśniam, co dokładnie trzeba połączyć, jak wygląda prawidłowy układ, czego nie robić oraz ile orientacyjnie kosztują najważniejsze prace.
Bezpieczna instalacja PV zaczyna się od ciągłości połączeń
- Uziemienia wymagają przede wszystkim metalowe ramy, konstrukcja wsporcza i obudowy urządzeń, a nie automatycznie przewody czynne DC.
- Zacisk montażowy nie zawsze zapewnia przewodzenie. Potrzebne są dedykowane klemy, podkładki lub przewody zgodne z instrukcją producenta.
- Połączenia wyrównawcze i uziemienie to nie to samo, ale w instalacji PV muszą działać jako spójny system.
- Ochrona przepięciowa obejmuje stronę DC i AC, a dobór ograniczników zależy między innymi od obecności instalacji odgromowej.
- Nie ma jednej uniwersalnej wartości rezystancji uziemienia, która pasuje do każdej instalacji.
[search_image]schemat uziemienia instalacji fotowoltaicznej na dachu konstrukcja panele falownik GSU SPD
Co właściwie trzeba uziemić w instalacji PV
W typowym systemie domowym uziemienie dotyczy przede wszystkim dostępnych metalowych części. Są to ramy modułów, szyny i profile montażowe, konstrukcja naziemna, obudowa falownika oraz metalowe rozdzielnice. Wszystkie te elementy powinny zostać objęte ochronnym połączeniem wyrównawczym i połączone z układem uziemiającym budynku.
Nie oznacza to, że należy samodzielnie połączyć z ziemią biegun dodatni lub ujemny instalacji DC. W wielu falownikach stringi pracują jako układ nieuziemiony po stronie prądu stałego, a doziemienie przewodu może wywołać błąd izolacji albo uszkodzić urządzenie. O tym, czy potrzebne jest uziemienie funkcjonalne, decyduje dokumentacja modułów i falownika.
Przeczytaj również: Jak obniżyć napięcie w sieci przy fotowoltaice?
Uziemienie a połączenia wyrównawcze
Uziemienie odprowadza prąd do ziemi przez uziom, czyli element mający kontakt z gruntem. Połączenie wyrównawcze łączy natomiast metalowe części tak, aby nie pojawiła się między nimi niebezpieczna różnica potencjałów. W praktyce to właśnie ciągłość połączeń między ramą, konstrukcją, falownikiem i szyną GSU decyduje, czy ochrona zadziała w chwili uszkodzenia.
Metalowa rama panelu nie jest uziemiona tylko dlatego, że została przykręcona do aluminiowej szyny. Warstwa anodowana, farba, korozja albo zwykły brak kontaktu elektrycznego może przerwać przewodzenie. Z tego powodu stosuje się elementy oznaczone przez producenta jako uziemiające, a nie przypadkową śrubę z marketu.

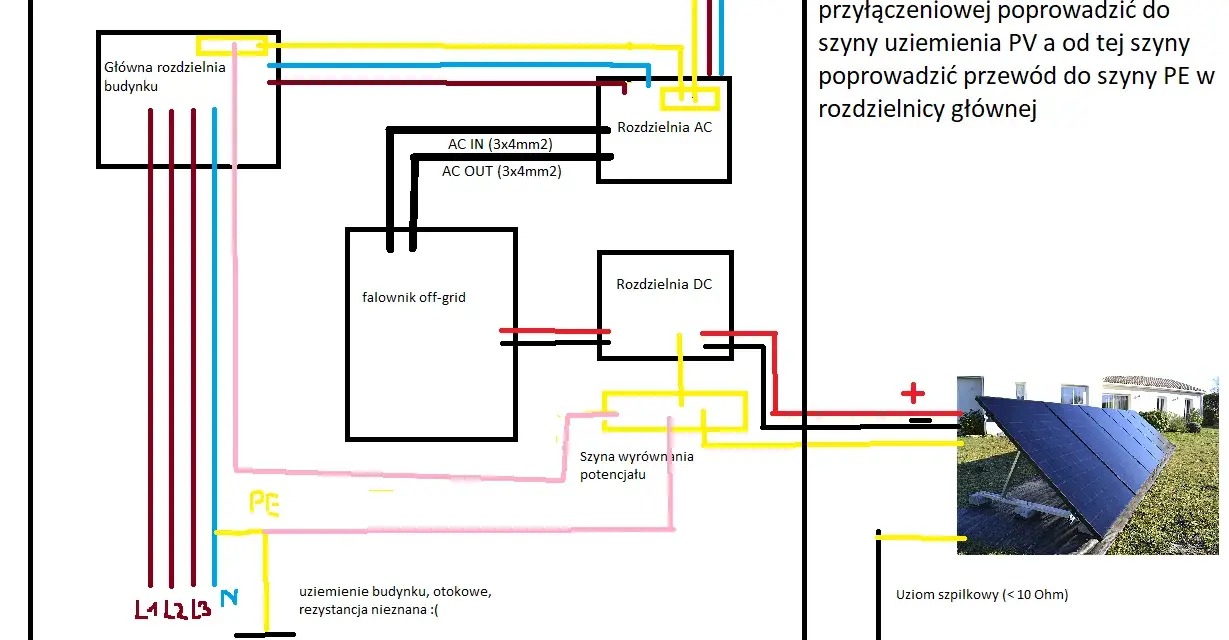

Jak wygląda poprawne połączenie od paneli do uziomu
Najbezpieczniej myśleć o instalacji jako o jednej trasie ochronnej, a nie o pojedynczym przewodzie przykręconym do pierwszego modułu. Schemat może wyglądać następująco:
- Każda rama modułu zostaje połączona z konstrukcją za pomocą dedykowanego zacisku albo przewodu ochronnego.
- Profile i szyny montażowe tworzą ciągłą metaliczną konstrukcję, którą łączy się z przewodem ochronnym.
- Przewód biegnie do punktu uziemiającego instalacji PV albo bezpośrednio do głównej szyny uziemiającej budynku.
- Falownik i rozdzielnice otrzymują osobne połączenia ochronne zgodne z projektem i instrukcją producenta.
- Po wykonaniu prac sprawdza się ciągłość przewodów, rezystancję izolacji, impedancję pętli zwarcia oraz parametry uziomu, jeśli są wymagane dla danego układu.
Nie zawsze trzeba prowadzić osobny przewód do każdego panelu. Jeżeli system montażowy ma certyfikowane elementy zapewniające elektryczne połączenie między sąsiednimi modułami, wystarczy połączenie wykonane zgodnie z instrukcją. Nie wolno jednak zakładać ciągłości „na oko”, szczególnie gdy profile są łączone przez powłoki ochronne albo elementy z tworzywa.
Przy modernizacji starszego domu pierwszym krokiem powinno być sprawdzenie istniejącego układu TN, TT albo innego sposobu ochrony. Samo wbicie pręta obok budynku i przyłączenie do niego konstrukcji PV może stworzyć różnicę potencjałów między instalacją a domową siecią. To rozwiązanie pozornie proste, lecz bez pomiarów bywa niebezpieczne.
Przewody, zaciski i uziom mają znaczenie większe niż moc paneli
Dobór przewodu ochronnego nie wynika wyłącznie z mocy instalacji. Liczą się między innymi długość trasy, sposób prowadzenia, rodzaj uziomu, obecność instalacji odgromowej oraz wymagania norm i producentów. W instalacjach domowych często spotyka się przewody miedziane o przekroju 6 mm² lub większym, ale nie jest to uniwersalna recepta dla każdego dachu.
Jeżeli przewód pełni jednocześnie funkcję elementu instalacji odgromowej, wymagania mogą być znacznie większe. W takim przypadku przekrój, materiał i sposób prowadzenia powinny wynikać z projektu ochrony odgromowej, a nie z przyzwyczajeń instalatora.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Przewód ochronny PE | Łączy metalowe części z układem ochronnym budynku | Powinien być odporny na UV, wilgoć i warunki zewnętrzne |
| Klema uziemiająca | Zapewnia kontakt elektryczny z ramą lub profilem | Musi być przeznaczona do konkretnego systemu montażowego |
| Główna szyna uziemiająca | Łączy przewody ochronne i połączenia wyrównawcze | Nie zastępuje pomiaru ani prawidłowego uziomu |
| Uziom fundamentowy, otokowy lub pionowy | Odprowadza prąd do gruntu | Rodzaj dobiera się do budynku, gruntu i istniejącej instalacji |
| Złącza różnych metali | Łączą na przykład aluminium i miedź | Trzeba ograniczyć ryzyko korozji elektrochemicznej |
Połączenie aluminium z miedzią wymaga odpowiednich złączek i zabezpieczenia przed korozją. Nie polecam skręcania tych materiałów przypadkowymi podkładkami, ponieważ po kilku latach połączenie może stracić stabilność. Na dachu szczególnie ważne są materiały odporne na wodę, mróz, promieniowanie UV i cykle rozszerzalności cieplnej.
Ochrona przepięciowa i instalacja odgromowa to osobny temat
Uziemienie nie sprawia, że panel staje się odporny na bezpośrednie uderzenie pioruna. Jego zadaniem jest zapewnienie kontrolowanej drogi dla prądów uszkodzeniowych i wyrównanie potencjałów. Za ochronę przed impulsami przepięciowymi odpowiadają dodatkowo ograniczniki SPD, dobierane po stronie DC między modułami a falownikiem oraz po stronie AC między falownikiem a instalacją budynku.
Jeżeli dom ma piorunochron, trzeba sprawdzić odległość separacyjną między instalacją PV a przewodami odprowadzającymi. Nie należy przyłączać konstrukcji paneli do zwodu „na skróty”, bo może to zwiększyć ryzyko przeskoku iskrowego. Gdy zachowanie odstępu jest niemożliwe, projektant dobiera rozwiązanie polegające na kontrolowanym połączeniu instalacji PV z systemem odgromowym.
Podstawowe znaczenie mają tu wymagania dotyczące instalacji PV z serii PN-HD 60364, a przy ochronie odgromowej również zasady opisane w serii PN-EN 62305. Normy nie dają jednego schematu dla każdego domu. Inaczej projektuje się instalację na dachu z istniejącym piorunochronem, inaczej konstrukcję na gruncie, a jeszcze inaczej system z długimi przewodami DC prowadzonymi wewnątrz budynku.
W orientacyjnych ofertach z 2026 roku sama modernizacja zabezpieczeń AC i DC często kosztuje około 700-1800 zł. Wykonanie nowego uziomu może podnieść koszt o kilkaset do kilku tysięcy złotych, zależnie od rodzaju gruntu, długości wykopu i dostępu do istniejącej instalacji. Traktowałbym te kwoty jako punkt odniesienia, nie cennik, ponieważ każda dodatkowa trasa kablowa i praca na dachu zmienia wycenę.
Najczęstsze błędy przy montażu i kontroli
Najwięcej problemów nie wynika z braku drogiego sprzętu, tylko z niedokładnego wykonania drobnych połączeń. Na odbiorze instalacji szczególną uwagę zwróciłbym na następujące sytuacje:
- rama panelu jest przykręcona do profilu bez elementu zapewniającego kontakt elektryczny,
- jeden przewód łączy pierwszy moduł z ziemią, ale pozostałe ramy nie mają potwierdzonej ciągłości,
- przewód ochronny jest zbyt luźny, prowadzony po ostrych krawędziach albo bez ochrony przed UV,
- konstrukcja PV została połączona z przypadkowym metalowym elementem dachu,
- przewód uziemiający poprowadzono równolegle z długimi przewodami DC bez analizy ochrony przepięciowej,
- zastosowano ogranicznik SPD bez sprawdzenia napięcia maksymalnego, liczby stringów i układu sieci,
- instalator połączył biegun DC z ziemią mimo braku takiego wymagania w instrukcji falownika.
Nie wystarczy też zdjęcie przewodu i podpis w protokole. Prawidłowy odbiór powinien obejmować pomiary oraz dokumentację połączeń. Właściciel powinien otrzymać schemat, informacje o zastosowanych zabezpieczeniach, protokoły pomiarowe i instrukcje urządzeń.
Samodzielne przykręcenie przewodu do ramy oceniam jako zły pomysł, zwłaszcza gdy instalacja jest już pod napięciem po stronie DC. Moduły produkują energię również wtedy, gdy falownik jest wyłączony. Prace przy połączeniach ochronnych i pomiary powinien wykonać elektryk posiadający odpowiednie kwalifikacje, a po stronie odgromowej również osoba znająca zasady projektowania LPS.
Jak sprawdzić gotową instalację bez zgadywania
Po montażu warto poprosić o konkretną listę wykonanych kontroli. Dobrze przygotowany protokół powinien jasno wskazywać, które elementy sprawdzono i jakimi metodami. Sama informacja „uziemienie wykonane prawidłowo” jest zbyt ogólna, aby później ocenić stan instalacji.
- ciągłość przewodów ochronnych między ramami, konstrukcją, falownikiem i szyną uziemiającą,
- rezystancję izolacji obwodów DC,
- polaryzację i napięcia stringów,
- działanie zabezpieczeń AC, DC i RCD, jeśli zostały zastosowane,
- stan ograniczników przepięć oraz ich prawidłowe podłączenie,
- parametry uziomu, jeżeli wynika to z projektu lub rodzaju ochrony.
Nie przywiązywałbym się do popularnego hasła, że każda fotowoltaika musi mieć rezystancję uziemienia poniżej konkretnej wartości, na przykład 10 Ω. Nie istnieje jedna liczba dobra dla każdego układu. Wymagany parametr zależy od funkcji uziemienia, systemu ochrony, instalacji odgromowej i zastosowanych zabezpieczeń.
Po silnej burzy, pracach dekarskich albo wymianie falownika rozsądnie jest zlecić kontrolę połączeń. Przegląd nie musi oznaczać corocznego rozbierania paneli, ale powinien obejmować oględziny, sprawdzenie zacisków i ocenę zabezpieczeń. Aplikacja falownika pokaże produkcję energii, lecz nie potwierdzi ciągłości przewodu ochronnego.
Najważniejsza decyzja zapada jeszcze przed wejściem na dach
Dobrze wykonana instalacja PV nie polega na dodaniu jednego przewodu po zakończeniu montażu. Trzeba od początku ustalić, gdzie znajduje się główna szyna uziemiająca, jaki jest typ uziomu, czy budynek ma ochronę odgromową oraz jak będą poprowadzone przewody DC i AC.
Przed podpisaniem odbioru sprawdziłbym trzy rzeczy: zastosowanie dedykowanych zacisków, komplet protokołów pomiarowych i zgodność układu z dokumentacją falownika. To niewielki wysiłek w porównaniu z kosztem naprawy uszkodzonego falownika, a przede wszystkim daje pewność, że ochrona zadziała wtedy, gdy będzie naprawdę potrzebna.
