Najważniejsze decyzje przed połączeniem instalacji
- Połączenie szeregowe zwiększa napięcie, ale nie zmienia prądu stringu.
- Połączenie równoległe sumuje prąd i wymaga sprawdzenia dopuszczalnego prądu wejściowego falownika.
- Każdy string powinien obejmować moduły o podobnej orientacji, nachyleniu i warunkach zacienienia.
- Zabezpieczenia DC i AC dobiera się do parametrów instalacji, a nie według uniwersalnego schematu z internetu.
- Prace po stronie stałoprądowej i przy rozdzielnicy powinien wykonać uprawniony instalator.
Jak czytać podstawowy schemat instalacji PV
W typowej instalacji domowej panele wytwarzają prąd stały, czyli DC. Falownik przekształca go na prąd przemienny AC, który może zasilać domowe odbiorniki, ładować magazyn energii albo płynąć do sieci elektroenergetycznej.
Najprostszy układ on-grid można zapisać tak:

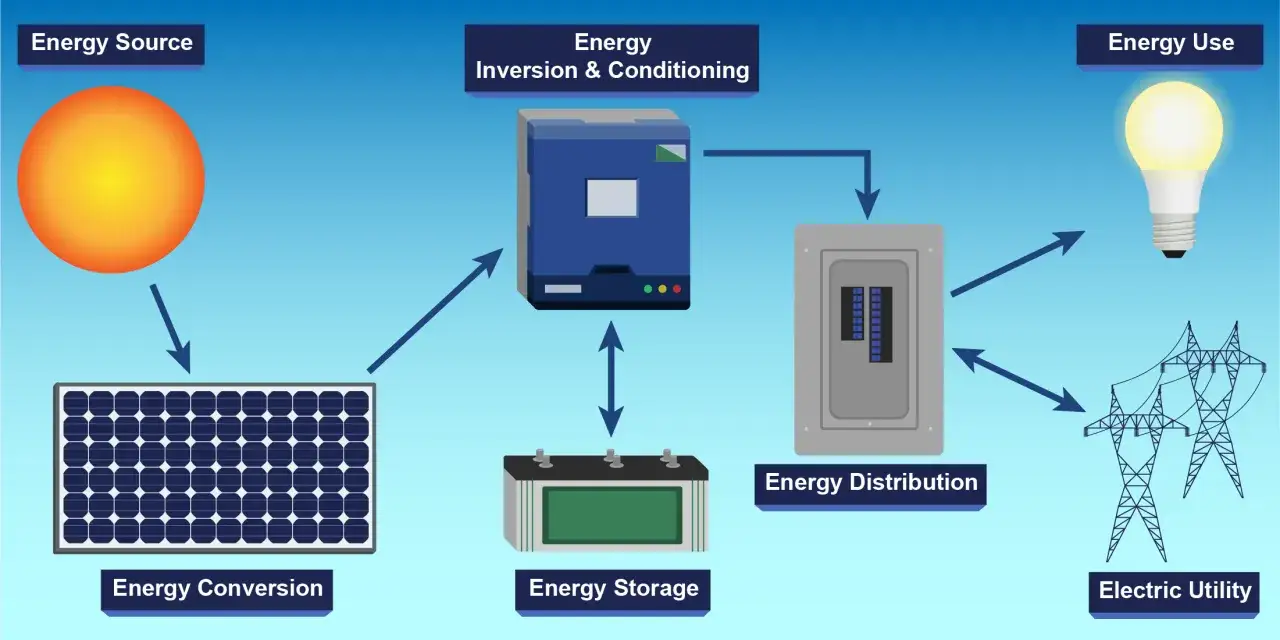

Moduły PV → string lub stringi → zabezpieczenia DC → falownik → zabezpieczenia AC → rozdzielnica budynku → licznik dwukierunkowy i sieć
String to łańcuch połączonych modułów. Zwykle przewód dodatni i ujemny z każdego łańcucha trafiają do osobnego wejścia MPPT falownika. MPPT, czyli śledzenie punktu mocy maksymalnej, dobiera punkt pracy paneli tak, aby uzyskać z nich możliwie dużo energii.
W praktyce falownik jest sercem instalacji, ale sam nie naprawi złego projektu. Jeżeli jeden string pracuje w cieniu, ma inną liczbę modułów albo został podłączony do niewłaściwego wejścia, cała konfiguracja może tracić część uzysku. Zawsze zaczynam od schematu elektrycznego i kart katalogowych, dopiero później przechodzę do prowadzenia przewodów.
Połączenie szeregowe czy równoległe
W połączeniu szeregowym plus jednego panelu łączy się z minusem kolejnego. Napięcia modułów sumują się, natomiast prąd pozostaje zbliżony do prądu pojedynczego panelu. To rozwiązanie dominuje w instalacjach z falownikami stringowymi, ponieważ pozwala osiągnąć napięcie potrzebne do efektywnej pracy MPPT.
W połączeniu równoległym wszystkie plusy trafiają do wspólnego przewodu, podobnie jak wszystkie minusy. Napięcie pozostaje na poziomie jednego modułu, ale prądy się sumują. Przy większej liczbie równoległych łańcuchów rosną wymagania dotyczące przewodów, bezpieczników i wejść falownika.
| Rodzaj połączenia | Co się zmienia | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Szeregowe | Sumuje się napięcie | Wyższe napięcie i mniejszy prąd przewodów | Cień na jednym module może obniżyć pracę całego stringu |
| Równoległe | Sumuje się prąd | Łatwiejsze dopasowanie do niektórych układów niskonapięciowych | Większy prąd, grubsze przewody i konieczność kontroli zabezpieczeń |
| Mieszane | Najpierw rośnie napięcie, potem prąd | Dobre dopasowanie większej liczby modułów do falownika | Stringi muszą być zgodne pod względem parametrów i warunków pracy |
Przykładowo sześć modułów o napięciu roboczym około 40 V połączonych szeregowo da około 240 V napięcia roboczego. Dwa takie stringi połączone równolegle nadal będą miały około 240 V, ale ich prąd wzrośnie dwukrotnie. To prosty przykład, jednak ostateczne wartości trzeba liczyć z parametrów konkretnego modułu, zwłaszcza napięcia jałowego Voc.
Jak rozplanować stringi i dobrać falownik
Najpierw sprawdź napięcie w całym zakresie temperatur
Nie wystarczy pomnożyć napięcia panelu przez liczbę modułów. W mroźny, słoneczny dzień napięcie Voc rośnie, dlatego suma napięć w stringu nie może przekroczyć maksymalnego napięcia DC falownika. Z kolei w upale napięcie spada i zbyt krótki string może nie osiągnąć minimalnego napięcia wymaganego przez MPPT.
Załóżmy, że panel ma Voc na poziomie 49 V, a w stringu znajduje się 10 modułów. W warunkach testowych otrzymamy około 490 V, ale przy temperaturze ujemnej wartość będzie wyższa. Projektant powinien uwzględnić współczynnik temperaturowy z karty katalogowej oraz lokalną temperaturę minimalną, zamiast przyjmować wynik z prostego mnożenia.
Nie mieszaj różnych połaci bez powodu
Moduły skierowane na południe i wschód mogą pracować w jednej instalacji, ale najlepiej prowadzić je do oddzielnych trackerów MPPT. Podobnie postępuje się z połaciami o innym kącie nachylenia albo z obszarami częściowo zacienionymi.
W jednym stringu powinny znaleźć się panele o tej samej liczbie ogniw i zbliżonych parametrach, najlepiej z tej samej serii. Łączenie nowych modułów z przypadkowymi, starszymi panelami może powodować niedopasowanie prądowe i obniżać wydajność całego łańcucha.
Przykład dwóch stringów
Przy instalacji z 20 panelami po 450 W można zastosować dwa stringi po 10 modułów. Każdy string trafia do osobnego wejścia MPPT falownika trójfazowego, o ile napięcie i prąd mieszczą się w jego zakresie pracy.
Jeżeli obie połacie mają identyczną orientację i nie występuje cień, niektóre falowniki dopuszczają równoległe podłączenie dwóch stringów do jednego MPPT. Nie wolno jednak zakładać tego z góry. Trzeba sprawdzić maksymalny prąd wejściowy, liczbę obsługiwanych stringów oraz instrukcję konkretnego urządzenia.
Zabezpieczenia, przewody i miejsca, w których powstają problemy
Po stronie DC stosuje się między innymi rozłącznik izolacyjny, ogranicznik przepięć SPD oraz, w określonych układach, bezpieczniki gPV dla poszczególnych stringów. Bezpiecznik nie jest dodatkiem dobieranym „na oko”. Jego wartość musi uwzględniać prąd zwarciowy modułu, dopuszczalny prąd bezpiecznika podany przez producenta i liczbę równoległych łańcuchów.
Po stronie AC falownik łączy się z rozdzielnicą przez odpowiednie zabezpieczenie nadprądowe, a rodzaj wyłącznika różnicowoprądowego zależy od konstrukcji falownika i zaleceń producenta. RCD typu B nie jest automatycznie potrzebny w każdej instalacji, podobnie jak RCD typu A nie będzie właściwy dla każdego urządzenia.
Przewody solarne muszą być odporne na promieniowanie UV, wilgoć i zmiany temperatury. Najczęściej spotyka się przekroje 4 lub 6 mm², ale prawidłowy dobór zależy od długości trasy, obciążenia, sposobu ułożenia i dopuszczalnego spadku napięcia.
Najczęstsze błędy, które sam uznaję za szczególnie ryzykowne, to:
- zamiana biegunowości plusa i minusa,
- łączenie konektorów różnych systemów bez sprawdzenia ich kompatybilności,
- prowadzenie przewodów DC luźno po dachu, bez ochrony przed przetarciem,
- łączenie stringów o różnej liczbie modułów,
- pomijanie pomiarów napięcia i rezystancji izolacji przed uruchomieniem,
- montaż falownika w wilgotnym, bardzo gorącym albo trudno dostępnym miejscu.
Moduły produkują napięcie, gdy tylko dociera do nich światło. Wyłączenie falownika nie oznacza więc, że przewody na dachu są bez napięcia. Z tego powodu połączenia DC, pomiary i uruchomienie powinien wykonać elektryk z doświadczeniem w instalacjach PV.
W Polsce przy instalacji o mocy większej niż 6,5 kW projekt urządzenia podlega uzgodnieniu pod względem ochrony przeciwpożarowej, a zakończenie instalowania trzeba zgłosić Państwowej Straży Pożarnej. Jak wyjaśnia gov.pl, brak stanowiska PSP przez 14 dni od otrzymania zawiadomienia traktuje się jako brak sprzeciwu lub uwag. To formalność, o której lepiej pamiętać przed uruchomieniem, a nie po odbiorze instalacji.
On-grid, hybrydowy czy off-grid
Instalacja on-grid
W systemie on-grid panele są połączone z falownikiem sieciowym, a jego wyjście trafia do rozdzielnicy budynku. Nadwyżka może zostać oddana do sieci, natomiast przy niedoborze dom pobiera energię z sieci.
Typowy schemat wygląda tak:
Panele PV → falownik sieciowy → zabezpieczenia AC → rozdzielnica domu → licznik dwukierunkowy
Trzeba pamiętać, że standardowy falownik on-grid wyłącza się przy zaniku napięcia w sieci. Nie zasili domu podczas awarii, nawet jeśli panele w pełnym słońcu produkują energię. To częste nieporozumienie przy wyborze instalacji.Instalacja hybrydowa

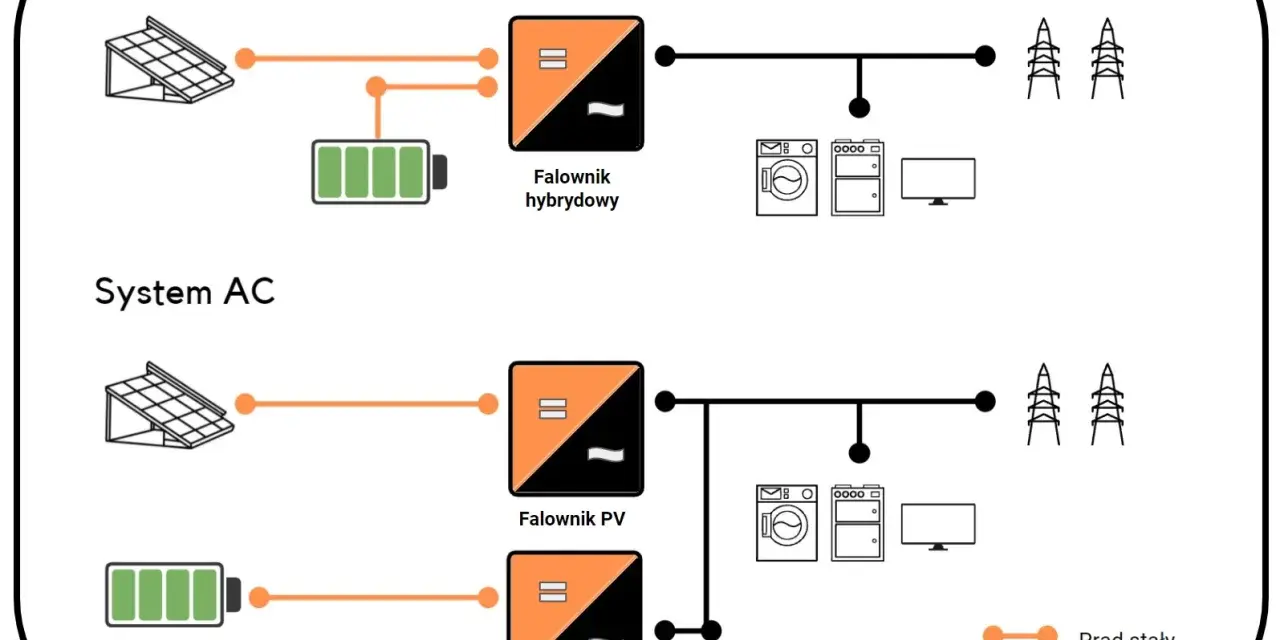

Falownik hybrydowy może obsługiwać panele, sieć i magazyn energii. Schemat jest bardziej rozbudowany, ponieważ dochodzą przewody baterii, zabezpieczenia magazynu, system BMS oraz wydzielone obwody awaryjne.
Panele PV → falownik hybrydowy ↔ magazyn energii → rozdzielnica domu lub obwody rezerwowe
To rozwiązanie ma sens, gdy zależy mi na większym zużyciu energii na miejscu albo na zasilaniu wybranych odbiorników podczas awarii. Nie gwarantuje jednak bezprzerwowego zasilania całego domu. O tym decyduje moc wyjścia awaryjnego, pojemność baterii i sposób wykonania przełączania.
Przeczytaj również: Wydajność paneli fotowoltaicznych - co naprawdę wpływa na uzysk?
Instalacja off-grid
System off-grid nie korzysta stale z publicznej sieci. Panele łączą się z regulatorem MPPT albo falownikiem ładowarki, a energia trafia do akumulatorów i dopiero później do odbiorników.
Panele PV → zabezpieczenia DC → regulator MPPT lub falownik hybrydowy → akumulator z BMS → falownik off-grid → odbiorniki
Takie rozwiązanie sprawdza się przy domkach letniskowych, monitoringu, bramach czy odległych instalacjach. Dla całorocznego domu trzeba jednak uwzględnić słabą produkcję zimą, zapas pojemności akumulatorów i często dodatkowe źródło energii. Sama liczba paneli nie rozwiązuje problemu długich okresów bez słońca.
Co powinno znaleźć się na gotowym schemacie
Dokumentacja nie powinna ograniczać się do kilku strzałek. Na czytelnym schemacie zaznaczam liczbę modułów w każdym stringu, sposób ich połączenia, typ i model falownika, wejścia MPPT, przekroje przewodów oraz wszystkie zabezpieczenia po stronie DC i AC.
Dodaję także lokalizację rozdzielnic, falownika, magazynu energii, głównego wyłącznika oraz punktu przyłączenia do instalacji budynku. Przy większych instalacjach potrzebny jest również plan dla ekip ratowniczych i oznaczenia informujące o obecności instalacji fotowoltaicznej.
Przed odbiorem sprawdzam zgodność polaryzacji, napięcie każdego stringu, ciągłość przewodów ochronnych, działanie zabezpieczeń i komunikację falownika z systemem monitoringu. Taka kontrola zajmuje mniej czasu niż późniejsze szukanie przyczyny błędów, przegrzewania złączy albo nietypowo niskiej produkcji.
Dobry schemat zaczyna się od warunków konkretnego dachu
Nie istnieje jeden uniwersalny układ odpowiedni dla każdego domu. Liczba modułów, długość stringów, wybór falownika i zabezpieczeń zależą od orientacji dachu, zacienienia, parametrów paneli, instalacji elektrycznej oraz planów dotyczących magazynu energii.
Najbezpieczniejsza zasada jest prosta: najpierw policzyć napięcia i prądy, później dobrać urządzenia, a dopiero na końcu prowadzić przewody. Czytelny schemat pomaga uniknąć kosztownych pomyłek, ułatwia odbiór instalacji i daje strażakom oraz elektrykowi jasną informację, gdzie można bezpiecznie odłączyć poszczególne części systemu.
